รู้ว่าน้ำรั่ว และรู้ว่ารั่วตรงจุดไหน — RS485 Modbus-RTU + รีเลย์ + จอ LCD ติดตั้งบนราง DIN
เครื่องตรวจจับน้ำรั่วทั่วไปบอกได้เพียงว่า “มีน้ำ” แต่รุ่นนี้บอก ระยะทางถึงจุดที่รั่ว เป็นเมตรบนหน้าจอ ทีมช่างจึงเดินตรงไปยังจุดนั้นได้ทันที ไม่ต้องรื้อฝ้าหรือไล่ท่อทั้งเส้น ซึ่งเป็นความต่างที่สำคัญมากในห้องเซิร์ฟเวอร์ ห้องคลีนรูม และพื้นที่ที่หยุดงานไม่ได้
รายละเอียดผลิตภัณฑ์

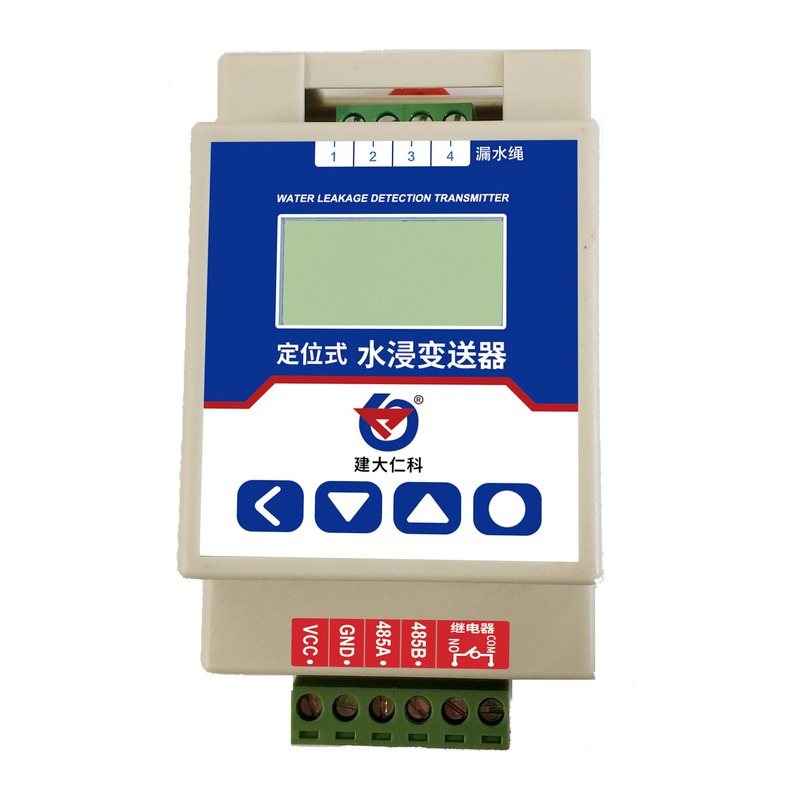

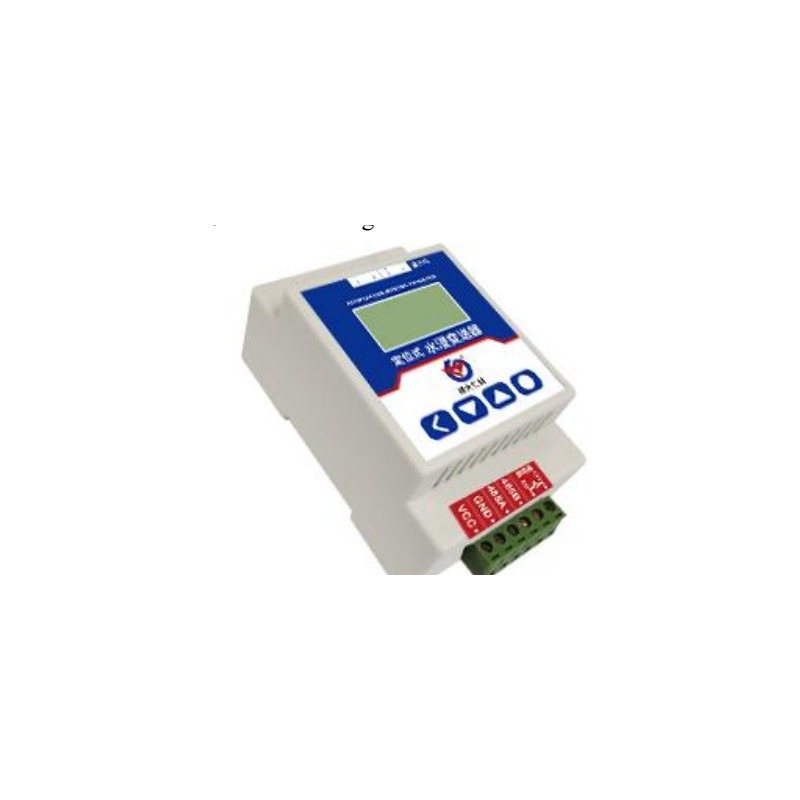

RS-SJ-DW-N01-R01-1 คือเครื่องส่งสัญญาณตรวจจับน้ำรั่วแบบระบุตำแหน่ง ใช้โปรโตคอลมาตรฐาน Modbus-RTU รองรับสายตรวจจับน้ำความยาวสูงสุด 200 เมตร เมื่อสายตรวจจับสัมผัสน้ำ ตัวเครื่องจะส่งเสียงเตือนทันที พร้อมสั่งงานรีเลย์ ส่งสัญญาณแจ้งเตือนไปยังระบบส่วนกลาง และแสดงตำแหน่งจุดที่น้ำรั่วบนหน้าจอ

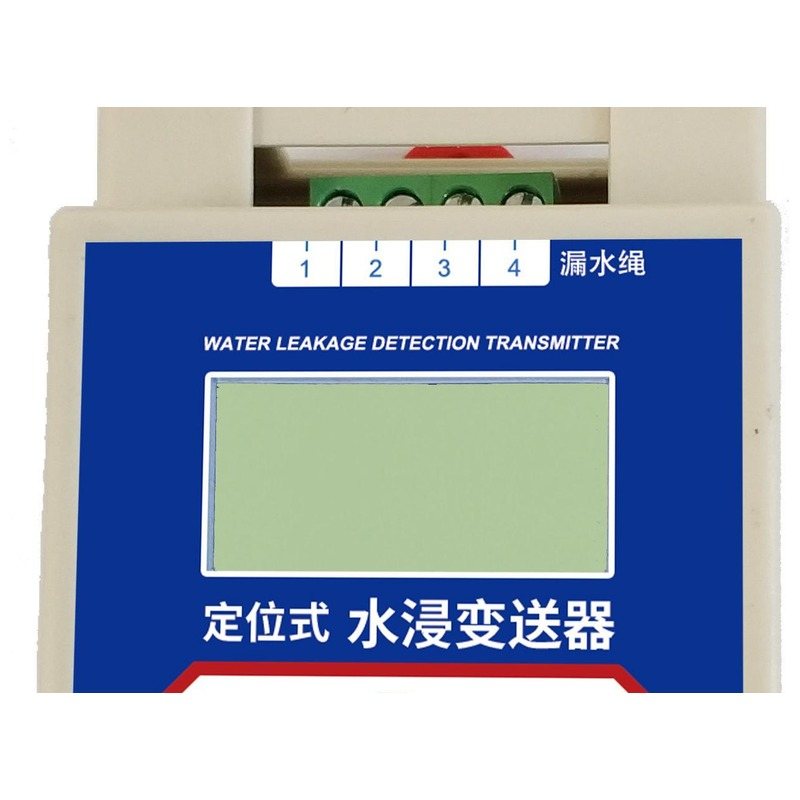

หน้าจอ LCD ขนาด 128×64 ช่วยให้ตรวจสอบตำแหน่งน้ำรั่วได้ทันทีหน้างาน ตัวเครื่องใช้งานได้ทั้งแบบเดี่ยว (Stand-alone) และแบบเชื่อมต่อเข้าระบบเก็บข้อมูลส่วนกลาง SCADA / BMS / PLC เหมาะกับการเฝ้าระวังน้ำรั่วในพื้นที่สำคัญ เช่น ห้องเซิร์ฟเวอร์ สถานีฐานสื่อสาร คลังสินค้า ห้องสมุด พิพิธภัณฑ์ และโรงงานอุตสาหกรรม
คุณสมบัติเด่น
- ตรวจจับน้ำรั่วพร้อมระบุตำแหน่งที่รั่วเป็นระยะทาง บนจอ LCD
- สื่อสารมาตรฐาน Modbus-RTU (RS485) ระยะสายสัญญาณสูงสุด 2,000 ม.
- แจ้งเตือน 4 รูปแบบ: รีเลย์, เสียงบัซเซอร์, RS485 และแสดงผลบนจอ LCD
- จอ LCD ความละเอียด 128×64 อ่านค่าตำแหน่งน้ำรั่วได้ทันที
- รองรับสายตรวจจับน้ำ (Leak Detection Rope) ยาว 5 – 200 ม.
- ตรวจจับสายขาด (Disconnection) และต่อสายผิด (Wiring Error) อัตโนมัติ
- ตั้งเวลาหน่วงการแจ้งเตือน ปิดเสียงชั่วคราว และตั้งเวลาปิดไฟหน้าจอได้
- ใช้งานเดี่ยว หรือเชื่อมเข้าระบบ SCADA / BMS / PLC ได้
- ติดตั้งบนรางมาตรฐาน DIN 35 มม. ประหยัดพื้นที่ในตู้ควบคุม
การใช้งาน
- ห้องเซิร์ฟเวอร์ / Data Center / ห้อง UPS และแบตเตอรี่
- สถานีฐานสื่อสารและตู้ควบคุมไฟฟ้า
- คลังสินค้า ห้องเย็น และโรงงานแปรรูปอาหาร
- ห้องเครื่อง AHU ท่อน้ำเย็น และงานระบบ HVAC
- ห้องสมุด พิพิธภัณฑ์ ห้องเก็บเอกสารสำคัญ
- ห้องคลีนรูม ห้องแล็บ และอาคารอุตสาหกรรมทั่วไป
ข้อมูลจำเพาะ (Specification)
| หมวด | รายการ | RS-SJ-DW-N01-R01-1 |
|---|---|---|
| แหล่งจ่ายไฟ | แรงดันไฟเลี้ยง | 10 – 30 VDC |
| กำลังไฟที่ใช้ | 0.35 W | |
| การตรวจจับ | การแสดงตำแหน่ง | หน้าจอ LCD 128×64 แสดงระยะทางจุดที่น้ำรั่ว |
| ความยาวสายตรวจจับ | ต่ำสุด 5 ม. สูงสุด 200 ม. (ตั้งค่าได้ 500 – 20,000 ซม.) | |
| ความแม่นยำ | ± (0.5% ของความยาวสายตรวจจับ + 0.5 ม.) | |
| สถานะที่ตรวจจับได้ | ปกติ / น้ำรั่ว (Flooding) / สายขาด (Wire break) / ต่อสายผิด (Wiring error) | |
| การแจ้งเตือน | รูปแบบการแจ้งเตือน | รีเลย์, เสียงบัซเซอร์, สัญญาณ RS485, ข้อความและไฟกะพริบบนหน้าจอ LCD |
| พิกัดหน้าสัมผัสรีเลย์ | 250 VAC 10 A (เลือกได้ Normally Open / Normally Closed) | |
| หน่วงเวลาแจ้งเตือน | ตรวจจับน้ำ 5 – 9,999 วินาที (ค่าเริ่มต้น 5 วินาที) / สายขาด 5 – 9,999 วินาที (ค่าเริ่มต้น 5 วินาที) | |
| การสื่อสาร | พอร์ตสื่อสาร | RS485 มาตรฐาน Modbus-RTU (ระยะสายสูงสุด 2,000 ม.) |
| Baud rate | 2400 / 4800 / 9600 bps (ค่าเริ่มต้น 4800) — ตั้งผ่านเมนูได้ถึง 115200 | |
| รูปแบบข้อมูล | 8 บิต, ไม่มีพาริตี้ (None), Stop bit 1, ตรวจสอบด้วย CRC-16 | |
| Modbus address | 1 – 255 (ค่าเริ่มต้น 1) | |
| สภาพแวดล้อม | อุณหภูมิขณะใช้งาน | -30 ~ +60 °C, ความชื้น 10 ~ 80% RH (ไม่ควบแน่น) |
| อุณหภูมิขณะจัดเก็บ | -20 ~ +50 °C, ความชื้น 10 ~ 80% RH (ไม่ควบแน่น) | |
| การระบายความร้อน | ระบายความร้อนตามธรรมชาติ (ไม่ใช้พัดลม) | |
| โครงสร้าง | วิธีติดตั้ง | ยึดบนรางมาตรฐาน DIN 35 มม. |
| ขนาดตัวเครื่อง | 88.6 × 54.6 × 44 มม. (สูง × ลึก × กว้าง) | |
| ขั้วต่อสายไฟ | เทอร์มินอลบล็อกแบบขันสกรู VCC / GND / 485A / 485B / Relay NO-COM และช่องสายตรวจจับ 1–4 |
การเดินสาย (Wiring)
ขั้วต่อด้านบน — สายตรวจจับน้ำ
| ช่อง | สายตรวจจับน้ำ |
|---|---|
| ช่อง 1 | สายตรวจจับเส้นที่ 1 — สีแดง |
| ช่อง 2 | สายตรวจจับเส้นที่ 2 — สีเขียว |
| ช่อง 3 | สายตรวจจับเส้นที่ 3 — สีเหลือง |
| ช่อง 4 | สายตรวจจับเส้นที่ 4 — สีดำ |

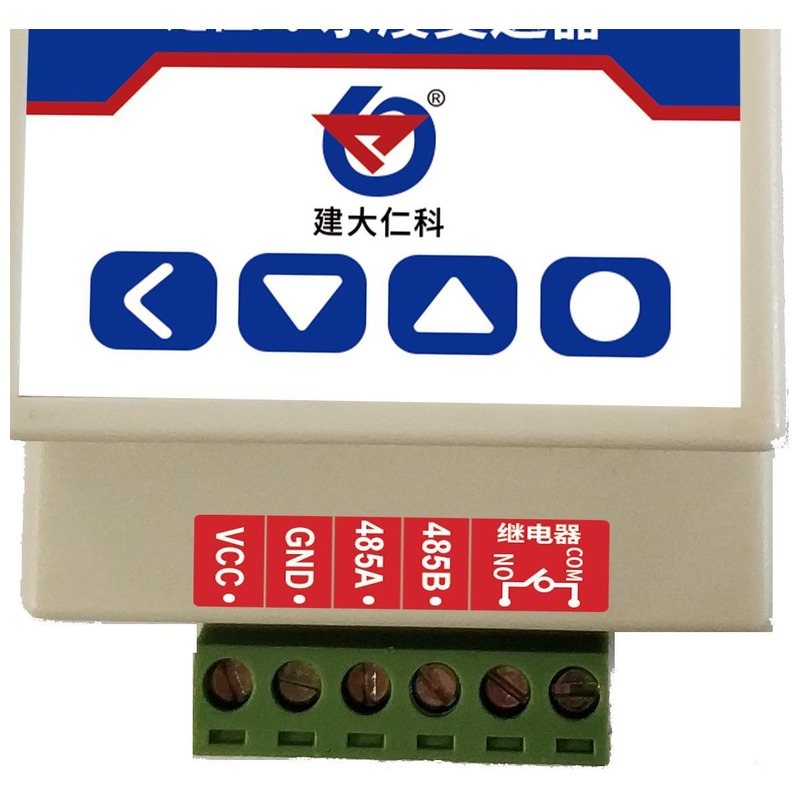

ขั้วต่อด้านล่าง
| ขั้ว | หน้าที่ |
|---|---|
| VCC | ไฟเลี้ยงขั้วบวก (10 – 30 VDC) |
| GND | ไฟเลี้ยงขั้วลบ |
| 485A | สัญญาณ RS485 A (+) |
| 485B | สัญญาณ RS485 B (-) |
| Relay NO / COM | หน้าสัมผัสรีเลย์แบบแห้ง (Dry contact) 250V 10A |
โปรโตคอล Modbus-RTU และตารางรีจิสเตอร์
| แอดเดรส | รายการ | Function | คำอธิบาย |
|---|---|---|---|
| 0000 H | สถานะอุปกรณ์ | 03 | 0 = ปกติ, 1 = แจ้งเตือนน้ำรั่ว, 2 = สายตรวจจับขาด, 3 = ต่อสายผิด |
| 0001 H | ระยะทางจุดน้ำรั่ว | 03 | 0 = ไม่พบน้ำ — ค่าอื่นคือระยะทางจุดที่น้ำรั่ว โดยค่าที่อ่านได้เป็นค่าคูณ 100 เท่า (อ่านได้ 1250 = ระยะ 12.50 เมตร) |
| 0002 H | ความยาวสายตรวจจับ | 03 / 06 | ตั้งความยาวสายตรวจจับ 500 – 20,000 ซม. |
| 0003 H | ความต้านทานจำเพาะของสาย | 03 / 06 | ตั้งค่าความต้านทานจำเพาะ (เลือกตั้งค่านี้หรือความยาวสายอย่างใดอย่างหนึ่ง) |
| 0004 H | เวลาตรวจจับน้ำรั่ว | 03 / 06 | 5 – 9,999 วินาที |
| 0005 H | เวลาตรวจจับสายขาด | 03 / 06 | 5 – 9,999 วินาที |
| 0006 H | เวลาปิดไฟหน้าจอ | 03 / 06 | 0 – 9,999 วินาที |
| 0007 H | สถานะรีเลย์ | 03 / 06 | 0 = Normally Open, 1 = Normally Closed |
| 0008 H | หน้าจอกะพริบเมื่อแจ้งเตือน | 03 / 06 | 0 = ปิด, 1 = เปิด |
| 0009 H | เวลาปิดเสียงแจ้งเตือน | 03 / 06 | 0 – 9,999 นาที |
| 000A H | ปิดเสียงและไฟแจ้งเตือน | 03 / 06 | 0 = ปิด, 1 = เปิด |
| 07D0 H | Modbus address | 03 / 06 | 1 – 255 |
| 07D1 H | Baud rate | 03 / 06 | 0 = 2400, 1 = 4800, 2 = 9600 |
ตัวอย่างคำสั่ง
| คำสั่ง | ส่ง / ตอบกลับ | ความหมาย |
|---|---|---|
| อ่านสถานะอุปกรณ์ (address 0x01) | 01 03 00 00 00 01 C4 0B01 03 02 00 01 79 84 |
ค่าที่อ่านได้ = 0x0001 → สถานะ “แจ้งเตือนน้ำรั่ว” |
| เขียนความยาวสายตรวจจับ = 2,000 ซม. | 01 06 00 02 07 D0 2B A601 06 00 02 07 D0 2B A6 |
0x07D0 = 2000 (หน่วยเซนติเมตร = 20 เมตร) |
รูปแบบเฟรม: เวลาว่างเริ่มต้น ≥ 4 ไบต์ + Address (1 ไบต์) + Function code (1 ไบต์) + Data (N ไบต์) + CRC 16 บิต + เวลาว่างปิดท้าย ≥ 4 ไบต์ — ข้อมูลขนาด 16 บิตส่งไบต์สูง (High byte) ก่อนเสมอ
ค่าตั้งจากโรงงาน (Factory Default)
| Modbus address | 1 | Baud rate | 4800 |
|---|---|---|---|
| ความยาวสายตรวจจับ | 2,000 ซม. (20 ม.) | เวลาตรวจจับน้ำ | 5 วินาที |
| เวลาตรวจจับสายขาด | 5 วินาที | เวลาปิดเสียงแจ้งเตือน | 10 นาที |
| ไฟหน้าจอดับหลัง | 30 วินาที | รีเลย์ | Normally Open |
| หน้าจอกะพริบเมื่อแจ้งเตือน | เปิด | ||

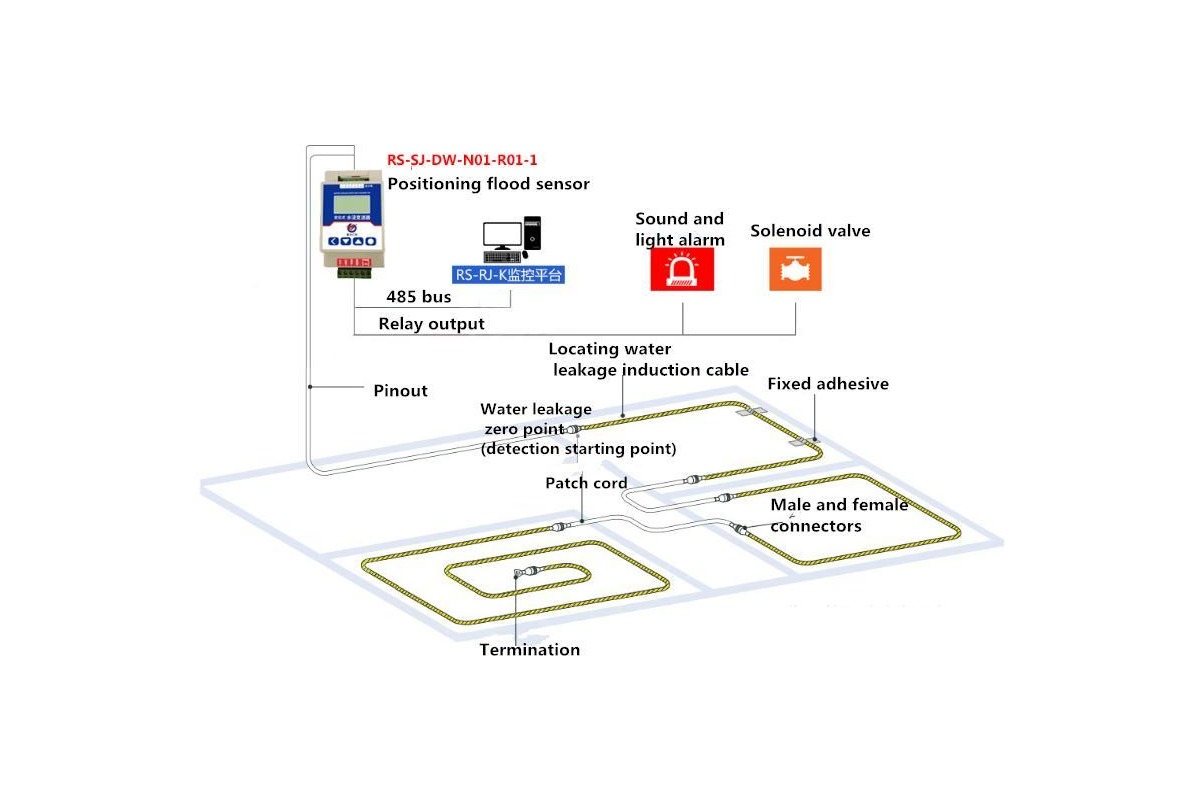

ตัวอย่างการติดตั้งใช้งาน (System Diagram)
อุปกรณ์ประกอบ (สั่งซื้อแยกตามความยาวหน้างาน)
| รายการ | หมายเหตุ |
|---|---|
| สายตรวจจับน้ำรั่วแบบระบุตำแหน่ง | ตัดความยาวตามหน้างาน 5 – 200 ม. |
| สายนำสัญญาณ (Lead-out cable) | มาตรฐาน 3 ม. — ความยาวส่วนนี้ไม่ถูกนับรวมในระยะที่วัดได้ |
| สายจัมเปอร์ (Jumper cable) | เชื่อมสายตรวจจับข้ามพื้นที่ที่ไม่ต้องการตรวจจับ |
| เทอร์มินอลปิดปลายสาย (Termination) | จำเป็นต่อการทำงานที่ปลายเส้น |
| คอนเนกเตอร์ตัวผู้–ตัวเมีย และกาวยึดสาย | สำหรับต่อเพิ่มความยาวและยึดแนวสาย |
ตัวเครื่องจำหน่ายแยกจากอุปกรณ์ประกอบ — เนื่องจากความยาวสายและจำนวนอุปกรณ์ต่อพ่วงขึ้นอยู่กับผังหน้างานแต่ละที่ ทีมงาน ENM ยินดีช่วยคำนวณรายการและความยาวที่เหมาะสมให้จากแบบหรือภาพถ่ายพื้นที่ของคุณ

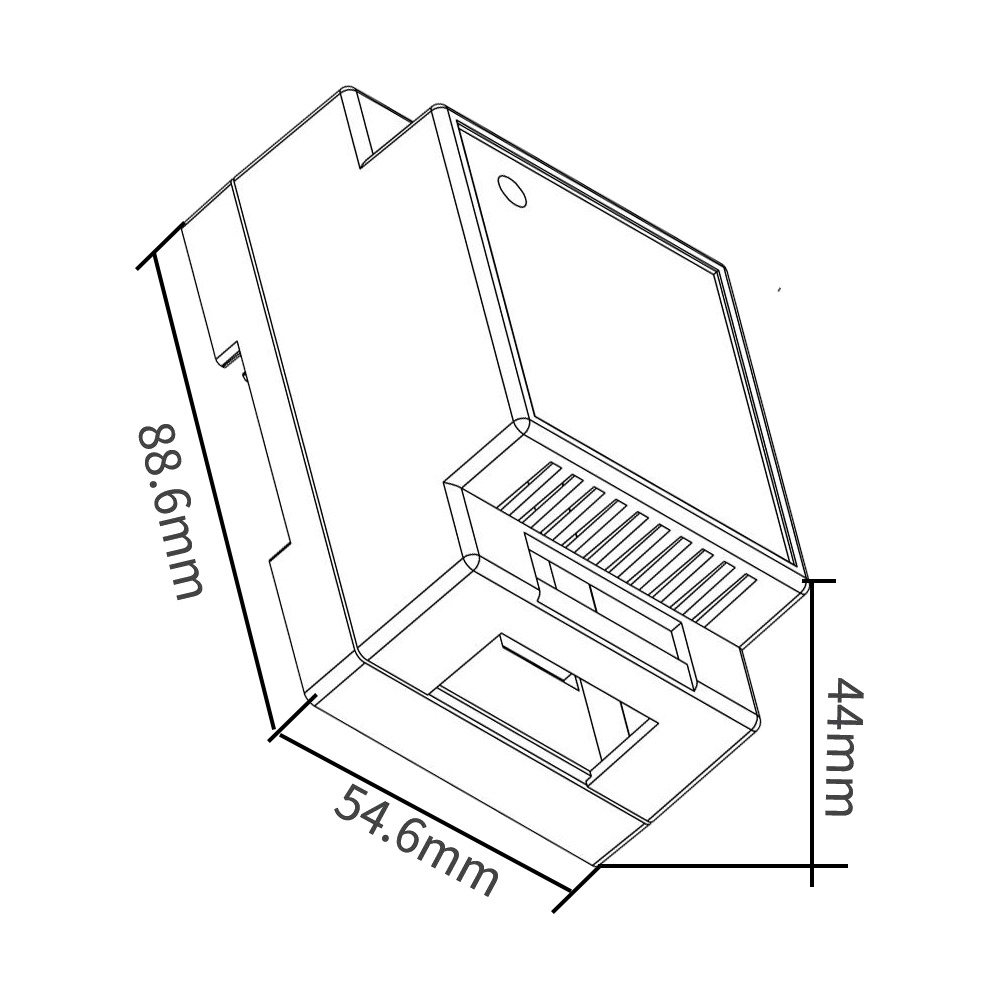

ขนาดและมิติ
ข้อแนะนำการติดตั้ง

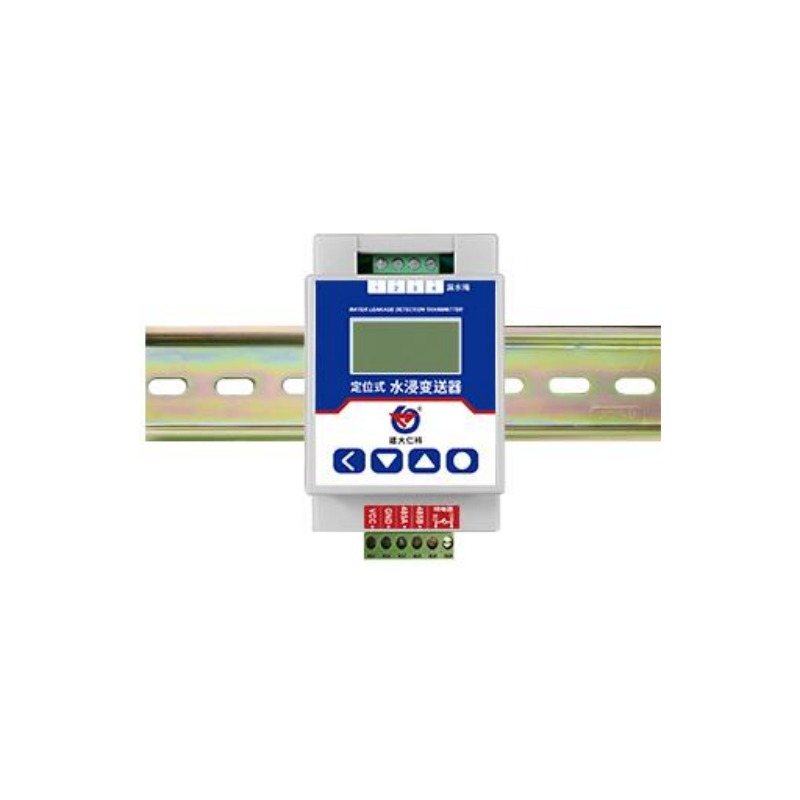

- ยึดตัวเครื่องบนราง DIN 35 มม. ภายในตู้ควบคุมที่แห้งและระบายอากาศได้
- วางสายตรวจจับให้แนบพื้นบริเวณจุดเสี่ยง เช่น ใต้เครื่องปรับอากาศ ใต้ท่อน้ำ รอบตู้แร็ค
- ตั้งค่าความยาวสายตรวจจับให้ตรงกับความยาวจริง เพื่อให้ระยะที่แสดงผลแม่นยำ
- เดินสาย RS485 แบบ Daisy-chain และแยกจากสายไฟกำลังเพื่อลดสัญญาณรบกวน
ความหมายของรหัสรุ่น RS-SJ-DW-N01-R01-1
| RS- | รหัสผู้ผลิต |
|---|---|
| SJ- | เครื่องส่งสัญญาณตรวจจับน้ำ (Water immersion transmitter) |
| DW- | ชนิดระบุตำแหน่ง (Positioning) |
| N01- | เอาต์พุต RS485 (Modbus-RTU) |
| R01- | รีเลย์แบบ Passive (Dry contact) |
| 1 | รูปแบบตัวเครื่อง (Shell) ติดตั้งราง DIN |
คำถามที่พบบ่อย (FAQ)
แบบทั่วไปบอกได้เพียงว่ามีน้ำหรือไม่มีน้ำ ส่วนรุ่นนี้เป็นแบบ ระบุตำแหน่ง (Positioning) คือแสดงระยะทางจากจุดเริ่มนับถึงจุดที่น้ำรั่วเป็นเมตรบนหน้าจอ LCD ด้วยความแม่นยำ ±(0.5% ของความยาวสายตรวจจับ + 0.5 ม.) ทำให้หาจุดรั่วได้เร็วขึ้นมากในพื้นที่ขนาดใหญ่
5 ถึง 200 เมตรต่อหนึ่งตัวเครื่อง (ตั้งค่าได้ 500 – 20,000 ซม.) โดยสายตัดความยาวตามหน้างาน ส่วนสายสัญญาณ RS485 จากตัวเครื่องไปยังระบบส่วนกลางเดินได้ไกลถึง 2,000 เมตร
ได้ ตัวเครื่องทำงานแบบเดี่ยว (Stand-alone) ได้สมบูรณ์ — มีบัซเซอร์ในตัว หน้าจอแสดงตำแหน่ง และรีเลย์ 250V 10A ที่ต่อไปสั่งงานไฟหมุน ไซเรน หรือโซลินอยด์วาล์วตัดน้ำได้โดยตรง หากต้องการเก็บข้อมูลหรือแจ้งเตือนระยะไกล จึงเชื่อม RS485 เข้าระบบ SCADA / BMS / PLC เพิ่ม
รู้ได้ ตัวเครื่องตรวจจับสถานะ สายขาด (Wire break) และ ต่อสายผิด (Wiring error) โดยอัตโนมัติ และตรวจสอบความผิดปกติของสายทุกครั้งที่จ่ายไฟ จึงไม่เกิดกรณีที่ระบบดูเงียบปกติทั้งที่สายเสียหายและตรวจจับอะไรไม่ได้เลย
ตรวจสอบสองเรื่อง หนึ่ง — ค่าความยาวสายตรวจจับที่ตั้งไว้ในเครื่องต้องตรงกับความยาวสายจริง สอง — ระยะเริ่มนับที่จุด Zero point คือจุดที่สายนำสัญญาณต่อเข้ากับสายตรวจจับ ความยาวของสายนำสัญญาณ (มาตรฐาน 3 ม.) ไม่ถูกนับรวมในระยะที่แสดงผล
ได้ ตัวเครื่องยึดบนรางมาตรฐาน DIN 35 มม. ขนาดเพียง 88.6 × 54.6 × 44 มม. ใช้ไฟเลี้ยง 10 – 30 VDC กินไฟ 0.35 W จึงใช้แหล่งจ่ายไฟเดิมในตู้ได้ในกรณีส่วนใหญ่
แจ้งความยาวสายตรวจจับที่ต้องการ (5 – 200 ม.) ผังพื้นที่หรือภาพถ่ายบริเวณที่ต้องการเฝ้าระวัง และระบุว่าต้องการต่อรีเลย์ไปสั่งงานอะไร เช่น ไฟหมุน ไซเรน หรือโซลินอยด์วาล์ว ทีมงานจะคำนวณรายการอุปกรณ์ประกอบและความยาวให้ครบพร้อมใบเสนอราคา
สอบถามและขอใบเสนอราคา
ส่งผังพื้นที่หรือภาพถ่ายหน้างานมาได้เลย ทีมงานจะช่วยคำนวณความยาวสายและรายการอุปกรณ์ให้
