Flow Meter เครื่องวัดอัตราการไหลของน้ำ RS-485 Modbus — UPVC, Food Grade และ Electromagnetic
วัดอัตราการไหลขณะนั้นและปริมาณสะสม อ่านค่าเข้าระบบ PLC / SCADA / Smart Farm ได้ทันที — มีสต็อกในไทย 8 ขนาดท่อ ตั้งแต่ DN15 ถึง DN80 พร้อมส่ง
รุ่นที่จำหน่ายZJLCD-485-DN15 · ZJLCD-485-DN20 · ZJLCD-485-DN25 · ZJLCD-485-DN32 · ZJLCD-485-DN40 · ZJLCD-485-DN50 · ZJLCD-485-DN65 · ZJLCD-485-DN80 — เดิมใช้ชื่อรุ่น ZJPVC-LCD DN20 / ZJPVC-LCD DN25 / ZJPVC-LCD DN50 เป็นสินค้าตัวเดียวกัน
เครื่องวัดอัตราการไหลที่ขายดีที่สุดของ ENM คือรุ่นใบพัดตัวเรือน UPVC เพราะ ราคาต่อจุดวัดถูกกว่าแบบอุตสาหกรรมหลายเท่า แต่ยังส่งค่าเข้าระบบได้จริงผ่าน RS-485 Modbus จึงใช้ได้ทั้งกับงานเดี่ยวหน้างาน และกับระบบที่ต้องเก็บข้อมูลย้อนหลัง
หน้านี้รวมเครื่องวัดอัตราการไหลของ ENM ทั้ง 3 กลุ่ม พร้อมตารางเลือกขนาดท่อ เพื่อให้เลือกรุ่นที่ตรงกับหน้างานได้ในหน้าเดียว
เลือกกลุ่มสินค้าที่ตรงกับงานของคุณ
2. Food Grade SUS316Lงานที่ของเหลวสัมผัสอาหาร นม เครื่องดื่ม โรงงานแปรรูปอาหาร ที่ต้องล้าง CIPสอบถามรุ่นและราคา
3. Electromagnetic Flow Meterน้ำเสีย น้ำมีตะกอน สารเคมี น้ำที่มีสิ่งเจือปน — ไม่มีชิ้นส่วนหมุนในท่อสอบถามรุ่นและราคา

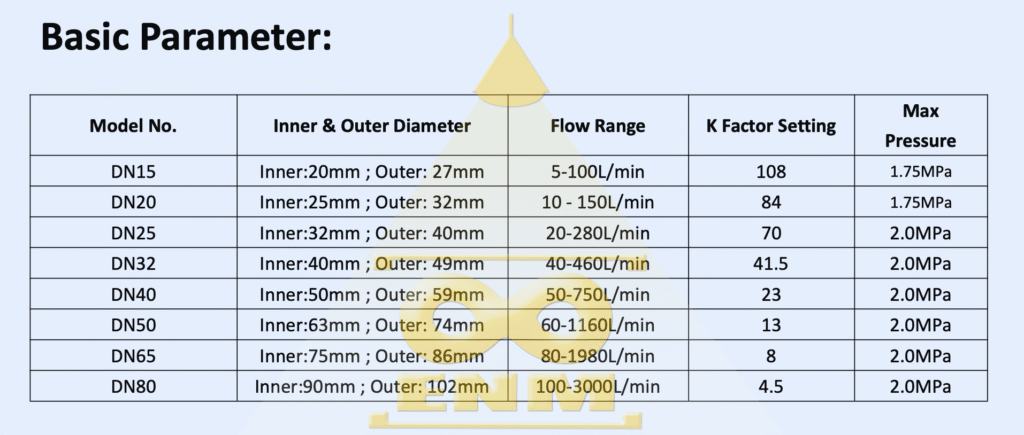

ตารางเลือกขนาด — จับคู่ท่อหน้างานกับรุ่นที่ถูกต้อง
ขนาดท่อเป็นตัวกำหนดช่วงการไหลที่วัดได้ ถ้าเลือกผิดขนาด ค่าที่อ่านได้จะไม่แม่นยำ วิธีที่ปลอดภัยที่สุดคือเลือกให้อัตราการไหลใช้งานจริงอยู่กลางช่วงของรุ่นนั้น ไม่ใช่ที่ปลายช่วง
| รุ่น | ขนาดท่อ | เกลียว | ท่อใน / ท่อนอก | ช่วงการไหล | ค่า K | ทนแรงดัน | ดูสินค้า |
|---|---|---|---|---|---|---|---|
| ZJLCD-485-DN15 | DN15 | 1/2″ | 20 / 27 มม. | 5 – 100 L/min | 108 | 1.75 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN20 | DN20 | 3/4″ | 25 / 32 มม. | 10 – 150 L/min | 84 | 1.75 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN25 | DN25 | 1″ | 32 / 40 มม. | 20 – 280 L/min | 70 | 2.0 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN32 | DN32 | 1.25″ | 40 / 49 มม. | 40 – 460 L/min | 41.5 | 2.0 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN40 | DN40 | 1.5″ | 50 / 59 มม. | 50 – 750 L/min | 23 | 2.0 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN50 | DN50 | 2″ | 63 / 74 มม. | 60 – 1,160 L/min | 13 | 2.0 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN65 | DN65 | 2.5″ | 75 / 86 มม. | 80 – 1,980 L/min | 8 | 2.0 MPa | ดูราคาในร้าน |
| ZJLCD-485-DN80 | DN80 | 3″ | 90 / 102 มม. | 100 – 3,000 L/min | 4.5 | 2.0 MPa | ดูราคาในร้าน |

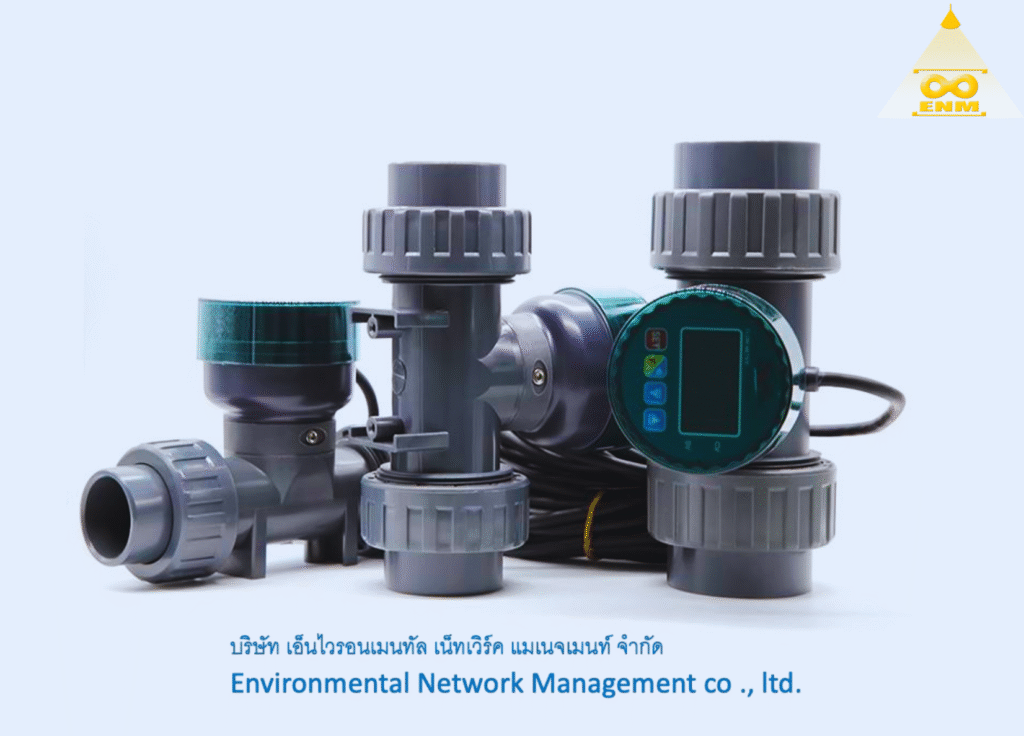

1. ZJLCD-485 — เครื่องวัดอัตราการไหลแบบใบพัด ตัวเรือน UPVC
รุ่นหลักของ ENM และเป็นรุ่นที่ลูกค้าสั่งซ้ำมากที่สุด ใช้หลักการใบพัด (Paddle Wheel Turbine) ตัวเรือน UPVC ทนกรดและด่าง ไม่เป็นสนิม ไม่อุดตันท่อได้ง่าย มีจอ LCD แสดงค่าหน้างาน และมีสัญญาณ RS-485 Modbus ส่งเข้าระบบควบคุมพร้อมกัน
คุณสมบัติเด่น
- แสดงผลแบบเรียลไทม์ 3 ค่าในเครื่องเดียว — อัตราการไหล / อุณหภูมิ / ความเร็ว
- เก็บ ปริมาณสะสม (Total flow) ได้ถึง 999,999 หน่วย
- ปรับ ค่า K ได้เอง จึงปรับเทียบกับหน้างานจริงได้
- เลือกหน่วยได้ L / KL / Gallon และเลือกอุณหภูมิ °C หรือ °F
- เอาต์พุตควบคุม NPN 150 mA ทั้งอัตราการไหลขณะนั้นและปริมาณสะสม
- ตั้งสถานะสัญญาณเตือน NO / NC และตั้งเวลาหน่วงการแจ้งเตือนได้
- สื่อสาร RS-485 Modbus ต่อ PLC, Data logger, SCADA หรือระบบ Smart Farm ได้ทันที
- ตัวเรือน UPVC ทนกรด-ด่าง ทนการกัดกร่อน อายุการใช้งานยาว
- มาตรฐานกันน้ำกันฝุ่น IP65
เหมาะกับงานแบบไหน
- ระบบ HVAC และชิลเลอร์ — วัดน้ำเย็นเข้า-ออก AHU / FCU เพื่อคำนวณภาระความเย็น
- ตู้ฟักไข่ Hatchery และ Incubator — งานที่ต้องการความสม่ำเสมอของน้ำหล่อเย็น
- ฟาร์มปศุสัตว์ — วัดปริมาณน้ำกินของสัตว์รายเล้า เป็นสัญญาณเตือนสุขภาพฝูงที่เร็วที่สุด
- ระบบบำบัดน้ำเสีย — วัดน้ำเข้า-ออกถัง และน้ำหมุนเวียน
- โรงงานอุตสาหกรรม — วัดน้ำใช้แยกรายไลน์การผลิตเพื่อทำบัญชีต้นทุนน้ำ
- ระบบเกษตรและโรงเรือน — วัดน้ำเข้าระบบให้ปุ๋ยและน้ำหยด

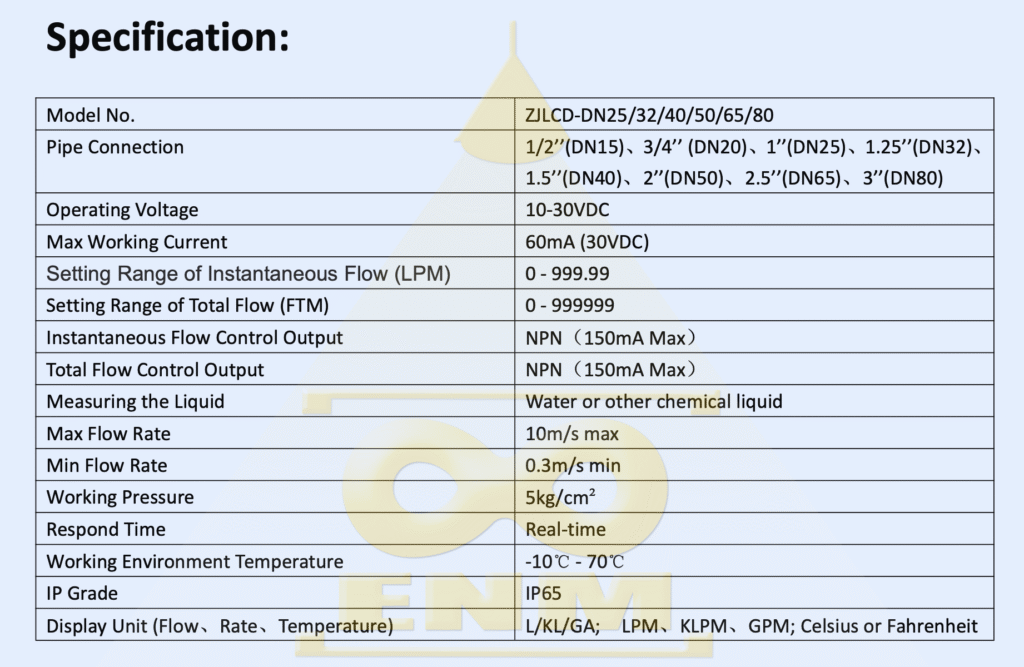

ข้อมูลจำเพาะ (Specification)
| รหัสรุ่น | ZJLCD-485-DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80 |
|---|---|
| การต่อท่อ | เกลียว 1/2″ (DN15), 3/4″ (DN20), 1″ (DN25), 1.25″ (DN32), 1.5″ (DN40), 2″ (DN50), 2.5″ (DN65), 3″ (DN80) |
| ไฟเลี้ยง | 10 – 30 VDC |
| กระแสสูงสุด | 60 mA (ที่ 30 VDC) |
| ช่วงตั้งค่าอัตราการไหลขณะนั้น | 0 – 999.99 LPM |
| ช่วงตั้งค่าปริมาณสะสม | 0 – 999,999 FTM |
| เอาต์พุตควบคุมอัตราการไหลขณะนั้น | NPN (สูงสุด 150 mA) |
| เอาต์พุตควบคุมปริมาณสะสม | NPN (สูงสุด 150 mA) |
| ของเหลวที่วัดได้ | น้ำ หรือของเหลวเคมีที่ไม่กัดกร่อน UPVC |
| ความเร็วการไหลสูงสุด | 10 m/s |
| ความเร็วการไหลต่ำสุด | 0.3 m/s |
| แรงดันใช้งาน | 5 kg/cm² (DN15 – DN20 ทนสูงสุด 1.75 MPa · DN25 ขึ้นไป 2.0 MPa) |
| เวลาตอบสนอง | เรียลไทม์ |
| อุณหภูมิใช้งาน | -10 ~ 70 °C |
| มาตรฐานการป้องกัน | IP65 |
| ความแม่นยำ | ±5% |
| หน่วยที่แสดงผล | ปริมาณ: L / KL / GA · อัตราการไหล: LPM / KLPM / GPM · อุณหภูมิ: °C หรือ °F |
| การรับประกัน | 1 ปี · สินค้าพร้อมส่งจากประเทศไทย |

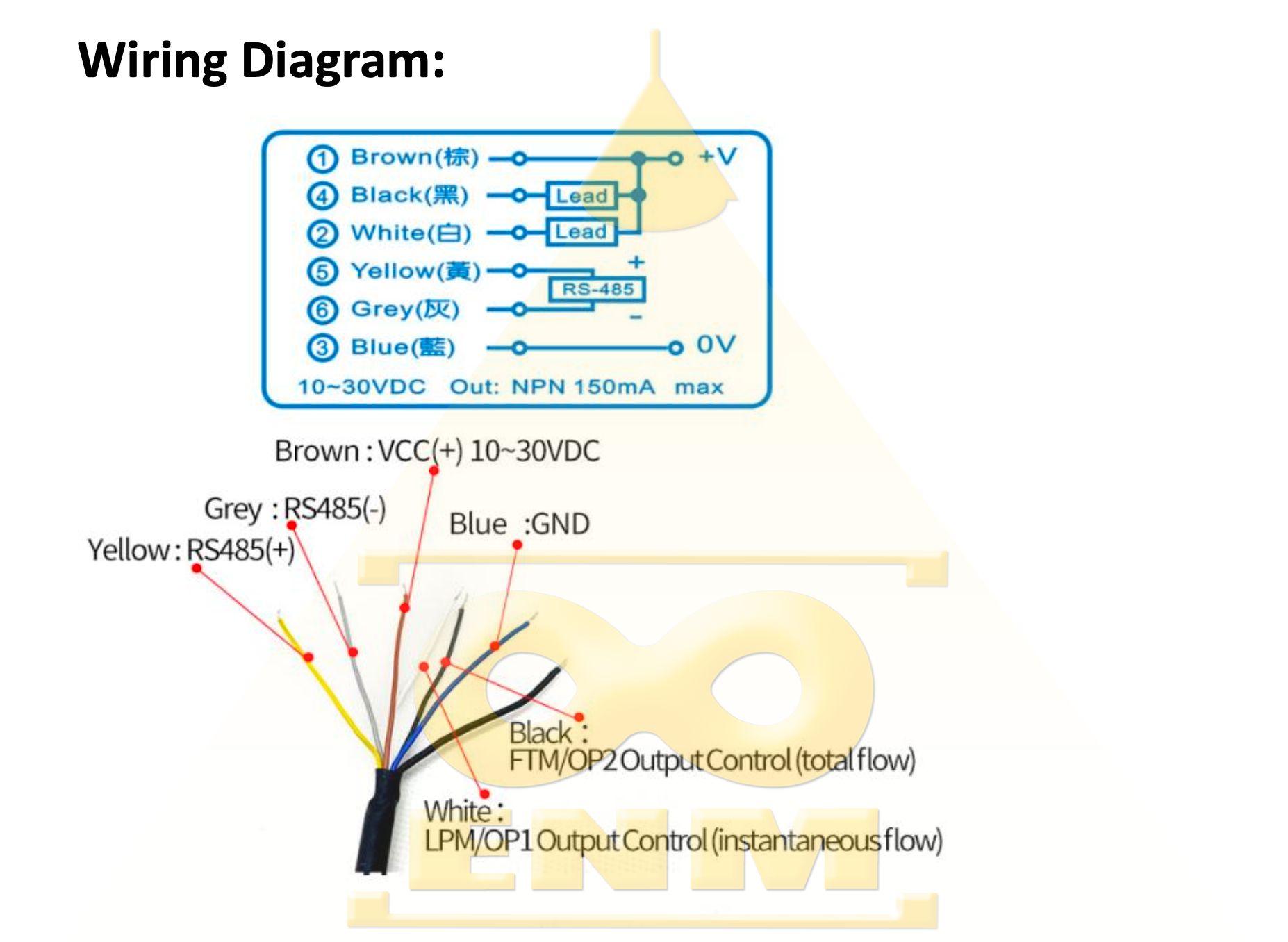

การเดินสาย (Wiring)
| สี | หน้าที่ |
|---|---|
| น้ำตาล | ไฟเลี้ยง +V (10 – 30 VDC) |
| น้ำเงิน | ไฟเลี้ยง 0V (GND) |
| ดำ | เอาต์พุตควบคุมปริมาณสะสม FTM / OP2 (NPN) |
| ขาว | เอาต์พุตควบคุมอัตราการไหลขณะนั้น LPM / OP1 (NPN) |
| เหลือง | RS-485 (+) |
| เทา | RS-485 (−) |

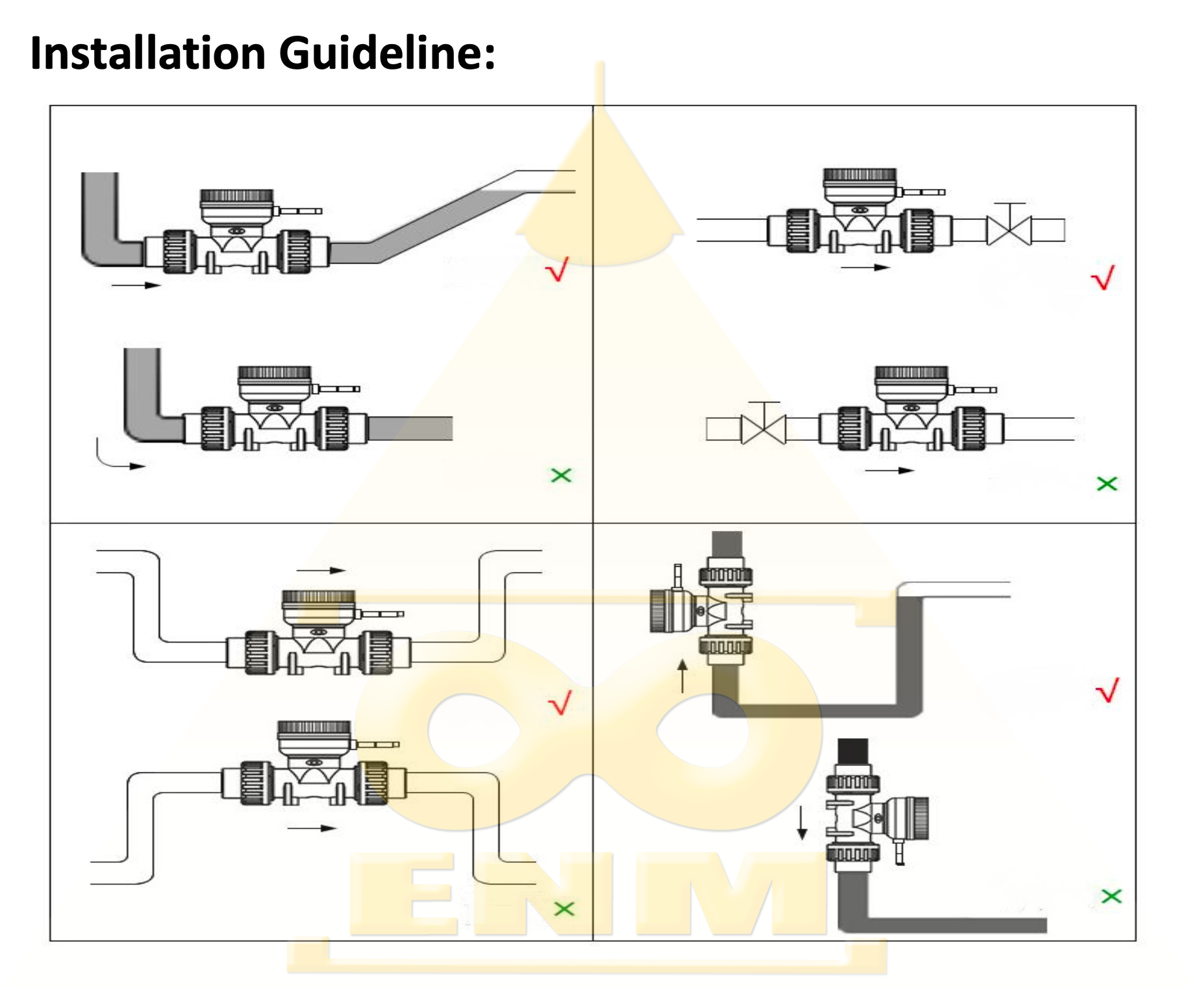

ข้อแนะนำการติดตั้ง
- ติดตั้งในช่วงท่อที่ มีน้ำเต็มท่อตลอดเวลา — ท่อที่มีอากาศปนจะทำให้ค่าที่อ่านได้เพี้ยน
- เว้นท่อตรงก่อนและหลังจุดติดตั้งตามคู่มือ ไม่ติดตั้งชิดข้องอ วาล์ว หรือปั๊มทันที
- เลือกขนาดให้อัตราการไหลใช้งานจริงอยู่ในช่วงของรุ่นนั้น ความเร็วต้องไม่ต่ำกว่า 0.3 m/s และไม่เกิน 10 m/s
- ติดตั้งหน้าจอในทิศที่อ่านค่าได้สะดวก และเผื่อพื้นที่สำหรับถอดออกมาล้างใบพัด
- เดินสาย RS-485 แบบ Daisy-chain แยกจากสายไฟกำลัง เพื่อลดสัญญาณรบกวน

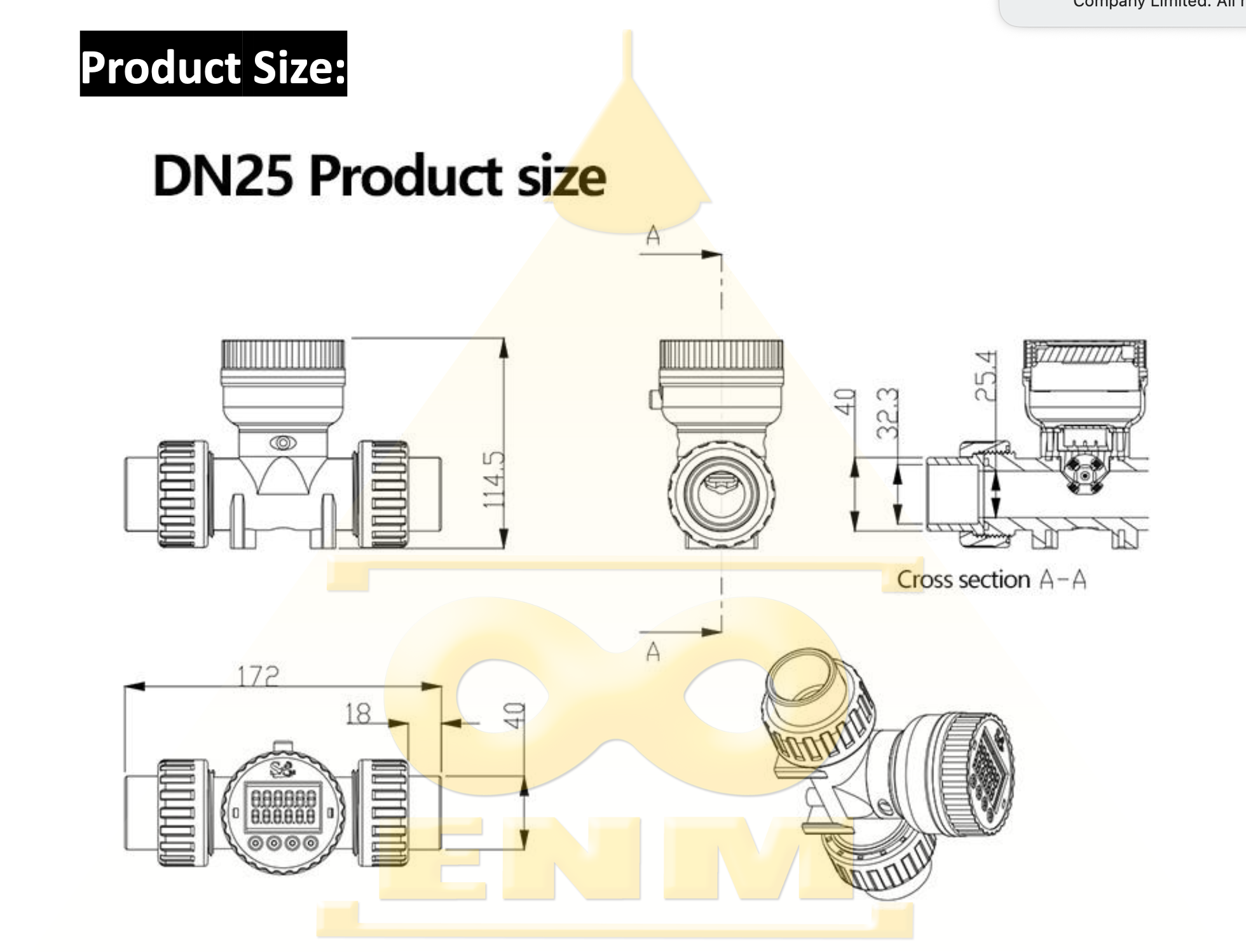

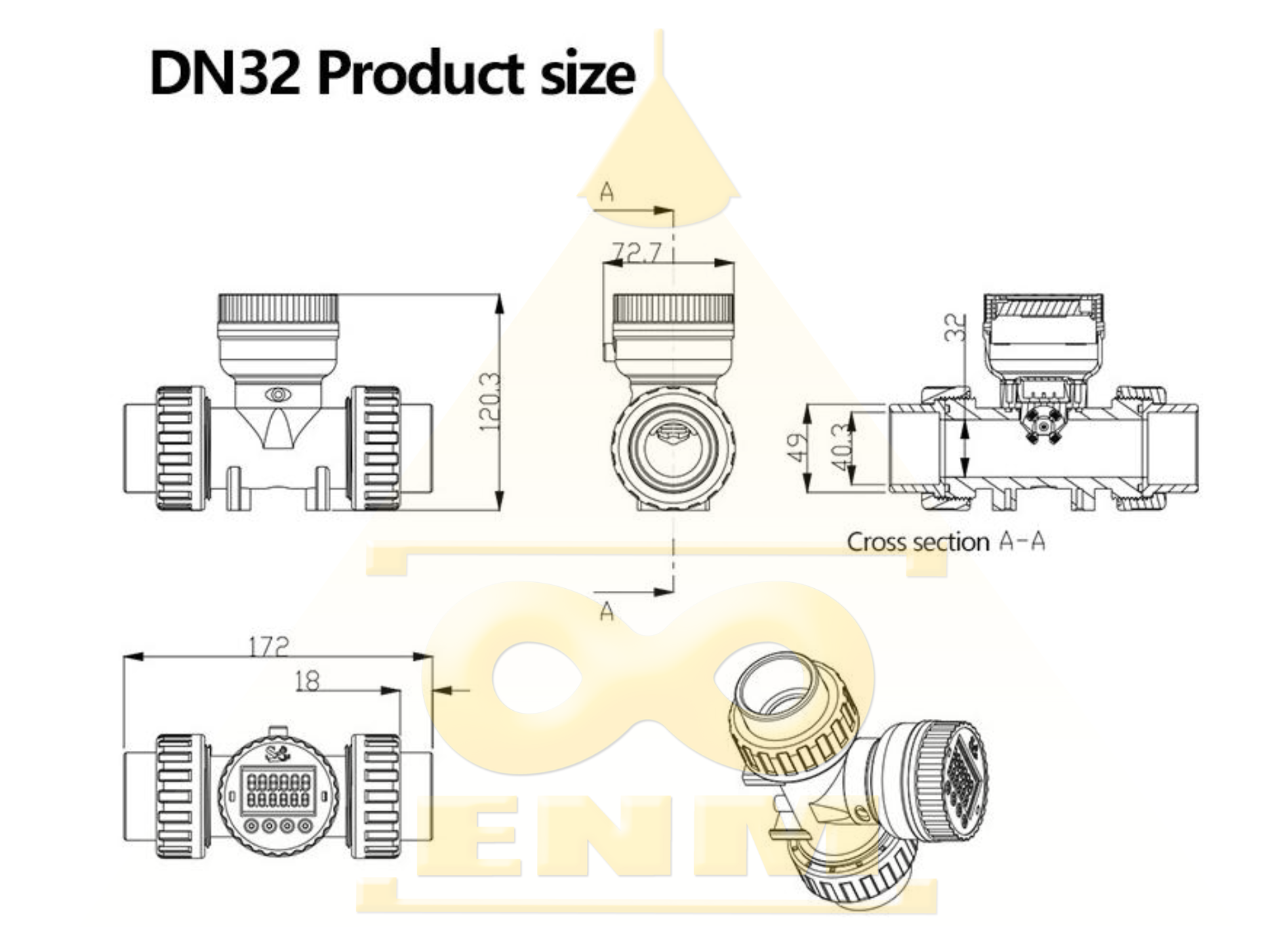

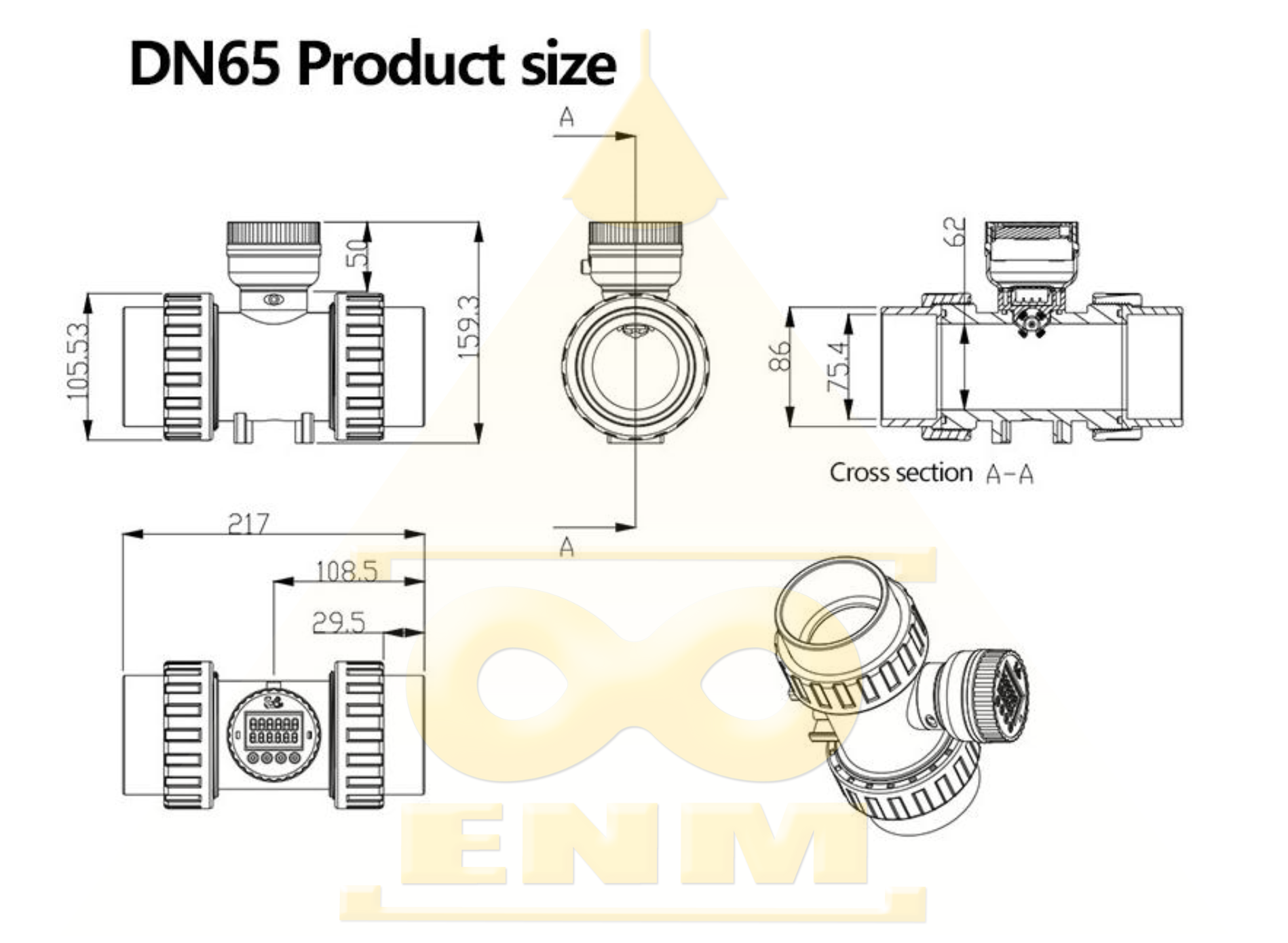

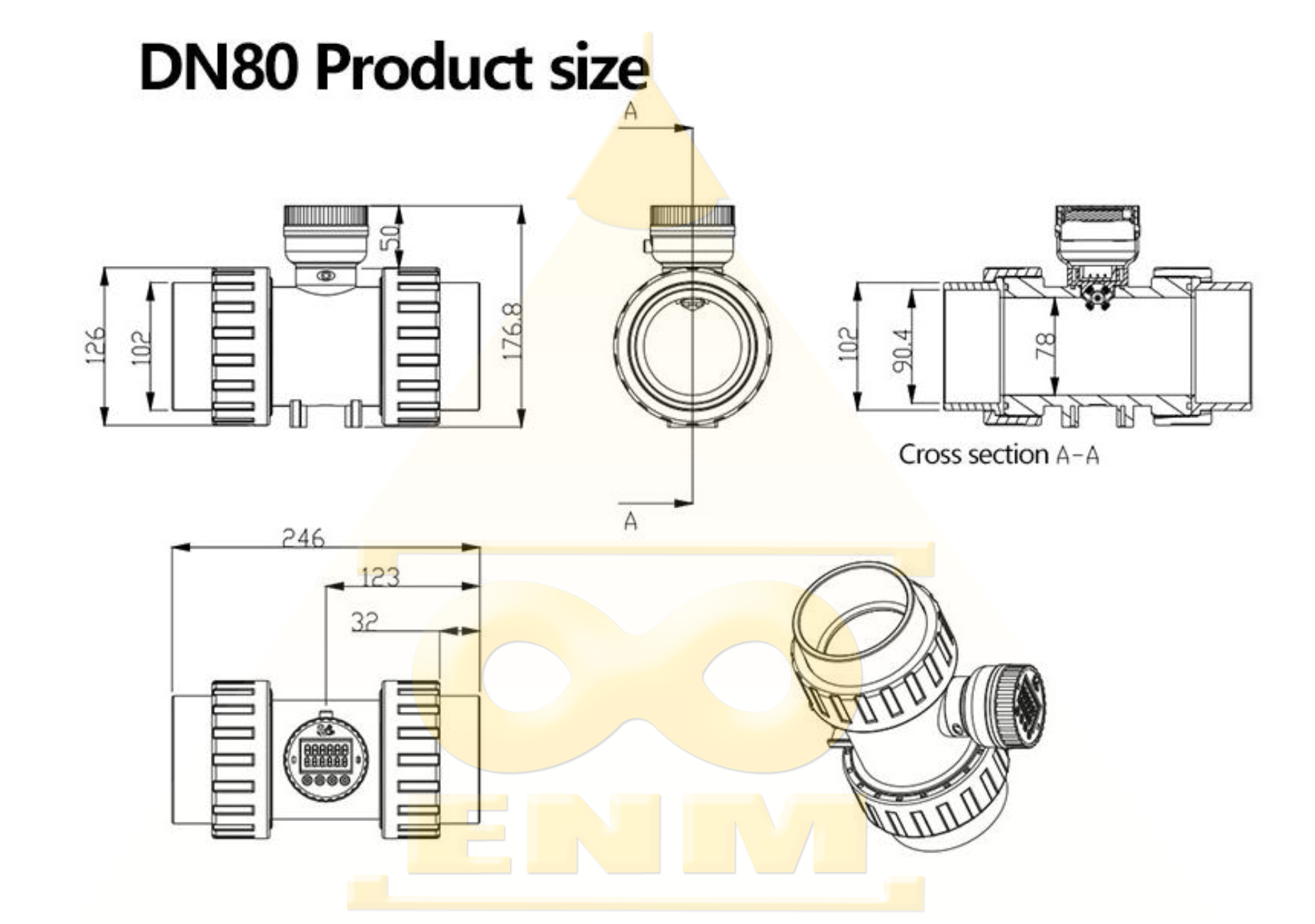

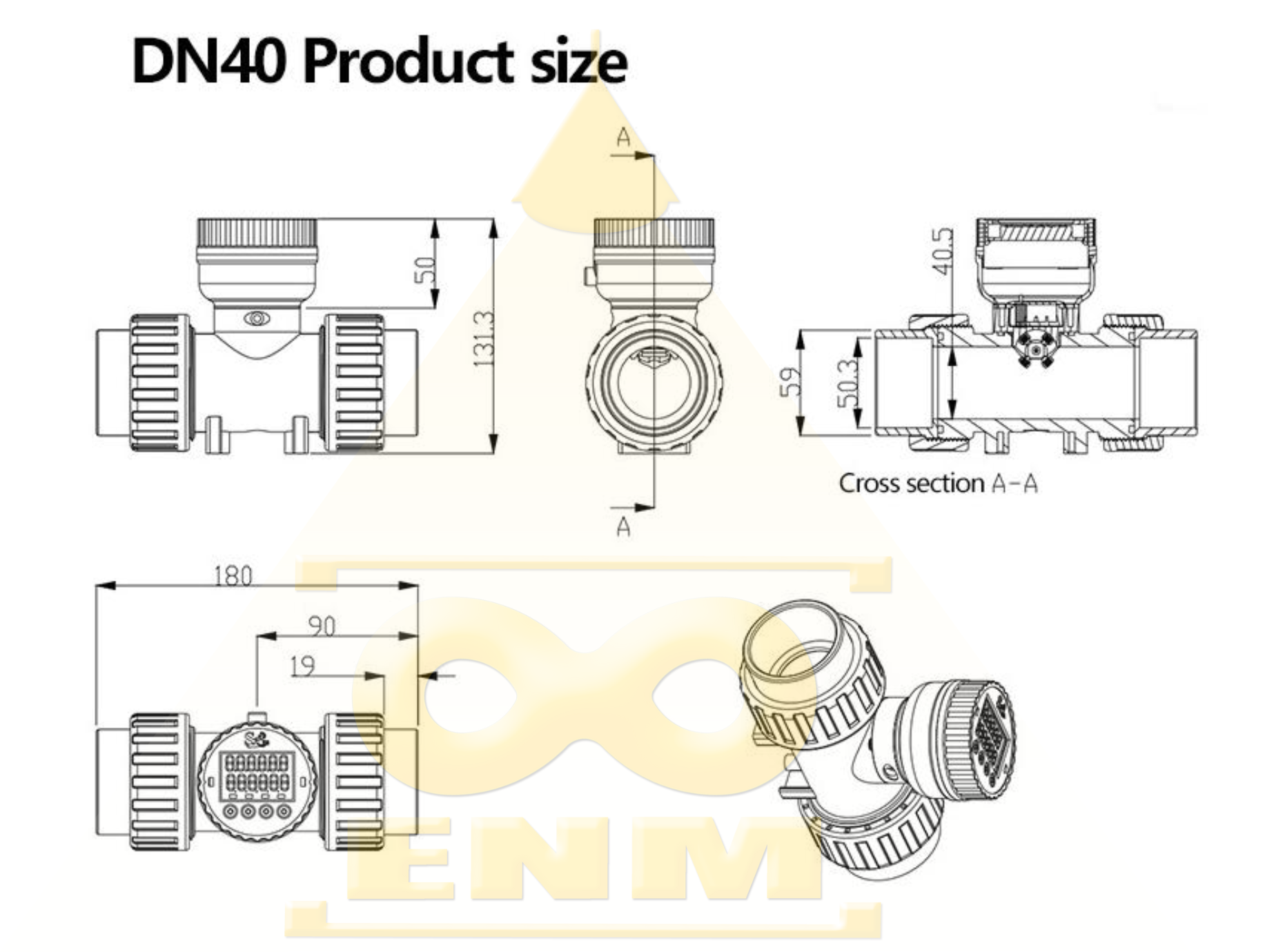

ขนาดตัวเครื่องแต่ละรุ่น
วิดีโอการใช้งานจริง
ดูวิดีโอเครื่องวัดอัตราการไหล ZJLCD-485 ขณะทำงานบน YouTube · สั่งซื้อผ่าน Shopee
2. รุ่น Food Grade SUS316L สำหรับอุตสาหกรรมอาหาร
ส่วนนี้กำลังอัปเดตข้อมูลรุ่น
สำหรับงานที่ของเหลวสัมผัสอาหารโดยตรง — นม เครื่องดื่ม น้ำผลไม้ ซอส น้ำมันพืช และกระบวนการที่ต้องล้าง CIP — ตัวเรือน UPVC ใช้ไม่ได้ ต้องใช้วัสดุสัมผัสของเหลวเป็นสเตนเลส SUS316L ที่ทนการล้างด้วยน้ำร้อนและน้ำยาล้าง และมีผิวเรียบระดับที่ไม่เป็นแหล่งสะสมเชื้อ
ENM มีรุ่น Food Grade รองรับงานกลุ่มนี้ กรุณาแจ้งขนาดท่อ ชนิดของเหลว อุณหภูมิ และรูปแบบข้อต่อที่ใช้ (Tri-clamp / เกลียว / หน้าแปลน) ทีมงานจะเสนอรุ่นที่ตรงกับหน้างานพร้อมราคา
3. Electromagnetic Flow Meter — เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า
ส่วนนี้กำลังอัปเดตข้อมูลรุ่น
แบบใบพัดมีชิ้นส่วนหมุนอยู่ในท่อ จึงไม่เหมาะกับของเหลวที่มีตะกอน เส้นใย หรือสิ่งเจือปน เพราะใบพัดจะติดขัดและสึก แบบแม่เหล็กไฟฟ้า (Electromagnetic / Magnetic Flow Meter) ไม่มีชิ้นส่วนใดเคลื่อนที่ในท่อเลย และไม่มีสิ่งกีดขวางการไหล จึงเป็นตัวเลือกมาตรฐานสำหรับ:
- น้ำเสียและน้ำหมุนเวียนในระบบบำบัด
- น้ำที่มีตะกอนแขวนลอย สารละลาย และสารเคมี
- งานประปาและระบบจ่ายน้ำขนาดใหญ่ที่ต้องการความแม่นยำสูงกว่า ±5%
- จุดวัดที่ต้องการค่าความสูญเสียแรงดัน (Pressure drop) ต่ำที่สุด
เงื่อนไขสำคัญ: ของเหลวต้องนำไฟฟ้าได้ จึงใช้กับน้ำมันหรือน้ำบริสุทธิ์มากไม่ได้ แจ้งขนาดท่อ ชนิดของเหลว ช่วงการไหล และรูปแบบหน้าแปลน ทีมงานจะเสนอรุ่นที่เหมาะสมพร้อมราคา
เลือกแบบไหนดี — เปรียบเทียบ 3 กลุ่ม
| หัวข้อ | UPVC Paddle Wheel | Food Grade SUS316L | Electromagnetic |
|---|---|---|---|
| ของเหลวที่เหมาะ | น้ำสะอาด น้ำระบบเกษตร น้ำเย็น HVAC เคมีที่ไม่กัดกร่อน UPVC | ของเหลวที่สัมผัสอาหารและเครื่องดื่ม | น้ำเสีย น้ำมีตะกอน สารเคมี ของเหลวที่นำไฟฟ้าได้ |
| ชิ้นส่วนในท่อ | มีใบพัดหมุน | ขึ้นกับรุ่น | ไม่มีชิ้นส่วนเคลื่อนที่ |
| ความแม่นยำ | ±5% | สอบถาม | สูงกว่าแบบใบพัด |
| ราคาต่อจุดวัด | ต่ำที่สุดในสามแบบ | สอบถาม | สูงกว่า แต่บำรุงรักษาน้อยกว่า |
| สัญญาณออก | RS-485 Modbus + NPN | สอบถาม | สอบถาม |
| สถานะสินค้า | มีสต็อก 8 ขนาด พร้อมส่ง | สอบถาม | สอบถาม |
สอบถามและขอใบเสนอราคา
ส่งขนาดท่อ ชนิดของเหลว และอัตราการไหลที่ใช้งานจริงมาได้เลย ทีมงานจะช่วยเลือกรุ่นที่ถูกต้องให้
เข้าร้านค้าออนไลน์ ขอใบเสนอราคา แอดไลน์ ENM
Environmental Network Management Co., Ltd.
อีเมล sale@enminfocenter.com · โทร 081 428 7723
คำถามที่พบบ่อย (FAQ)
ราคาเท่าไร ดูได้ที่ไหน
ราคาล่าสุดของทุกรุ่นอยู่ที่ ร้านค้าออนไลน์ของ ENM ซึ่งเป็นแหล่งราคาอย่างเป็นทางการเพียงแห่งเดียว สั่งซื้อได้ทันที และในร้านยังมีสินค้ากลุ่มอื่นให้เลือกอีกกว่า 100 รายการ หากต้องการใบเสนอราคาในนามบริษัทหรือสั่งจำนวนมาก ขอใบเสนอราคาได้ที่นี่
เลือกขนาดรุ่นอย่างไรให้ถูกต้อง
เลือกตาม อัตราการไหลใช้งานจริง ไม่ใช่ตามขนาดท่อเพียงอย่างเดียว ดูช่วงการไหลของแต่ละรุ่นในตารางเลือกขนาด แล้วเลือกรุ่นที่อัตราการไหลจริงอยู่กลางช่วง เพราะการวัดที่ปลายช่วงล่างหรือช่วงบนสุดจะคลาดเคลื่อนมากกว่า ถ้าไม่แน่ใจ ส่งขนาดท่อและปริมาณน้ำที่ใช้ต่อชั่วโมงมา ทีมงานช่วยคำนวณให้ได้
ZJLCD-485-DN25 ใช้กับท่อ PVC ไทยขนาดไหน
ใช้กับท่อ 1 นิ้ว (เกลียว G1) ท่อในขนาด 32 มม. ท่อนอก 40 มม. ต่อเข้ากับระบบท่อ UPVC ได้โดยตรง
ต่อกับ PLC หรือระบบ IoT ได้ไหม
ได้ ตัวเครื่องมีสัญญาณ RS-485 Modbus RTU ในตัว ต่อเข้า PLC, Data logger, ระบบ SCADA หรือระบบ Smart Farm ได้ทันที และยังมีเอาต์พุตควบคุมแบบ NPN อีก 2 ช่อง สำหรับสั่งงานตามอัตราการไหลขณะนั้นและปริมาณสะสม
วัดของเหลวอื่นนอกจากน้ำได้ไหม
รุ่น UPVC เหมาะกับน้ำสะอาด น้ำในระบบเกษตร และของเหลวที่ไม่กัดกร่อน UPVC ของเหลวที่มีตะกอนหรือสิ่งเจือปน ควรใช้แบบแม่เหล็กไฟฟ้าแทน เพราะใบพัดจะติดขัด ส่วนงานที่ของเหลวสัมผัสอาหารต้องใช้รุ่น Food Grade SUS316L หากใช้กับสารเคมี กรุณาแจ้งชนิดสารก่อนสั่งซื้อทุกครั้ง
ความแม่นยำ ±5% เพียงพอกับงานของเราไหม
เพียงพอสำหรับงานเฝ้าระวังและควบคุมกระบวนการส่วนใหญ่ เช่น ดูแนวโน้มการใช้น้ำ ตรวจจับความผิดปกติ และควบคุมอัตราการไหลให้อยู่ในช่วงที่ต้องการ แต่ ถ้าใช้ค่านี้ไปออกใบแจ้งหนี้หรือทำบัญชีซื้อขายน้ำ ควรใช้มิเตอร์ที่แม่นยำกว่า เช่น แบบแม่เหล็กไฟฟ้า
ค่า K คืออะไร ต้องตั้งเองไหม
ค่า K คือจำนวนพัลส์ต่อหนึ่งลิตรของแต่ละขนาดท่อ ตัวเครื่องตั้งค่ามาจากโรงงานตามรุ่นแล้ว ปกติใช้งานได้เลยโดยไม่ต้องแก้ ค่านี้มีไว้ให้ปรับเทียบกับมิเตอร์อ้างอิงหน้างานในกรณีที่ต้องการความแม่นยำสูงขึ้น
ติดตั้งแนวตั้งได้ไหม
ได้ ตราบใดที่ท่อช่วงนั้นมีน้ำเต็มตลอดเวลา หลักสำคัญไม่ใช่แนวติดตั้ง แต่คือ ต้องไม่มีอากาศค้างในท่อ และต้องเว้นระยะท่อตรงก่อน-หลังจุดติดตั้ง ไม่ติดตั้งชิดข้องอ วาล์ว หรือปั๊มโดยตรง
มีรับประกันไหม ส่งจากที่ไหน
รับประกัน 1 ปี สินค้าพร้อมส่งจากประเทศไทย มีสต็อกทั้ง 8 ขนาด สั่งซื้อได้ที่ร้านค้าออนไลน์ของ ENM หรือขอใบเสนอราคาในนามบริษัทได้
