WellPro ADAM Series · RS-485 Modbus RTU
โมดูล Remote I/O RS-485 WellPro
13 รุ่น ครบทุกสัญญาณ Analog / Digital / Relay
ต่อเซนเซอร์ 4–20 mA, 0–10 V, DI, DO, Relay เข้าระบบ PLC / SCADA / BMS ผ่าน Modbus RTU มาตรฐาน ไม่มีโปรโตคอลเฉพาะ ใช้กับ Master ยี่ห้อใดก็ได้ · สินค้าพร้อมส่งจากสต็อกในไทย
ดูราคาและสั่งซื้อที่ ENM Storeขอราคา Trade สำหรับ SI / ผู้รับเหมา · LINE @enmiot

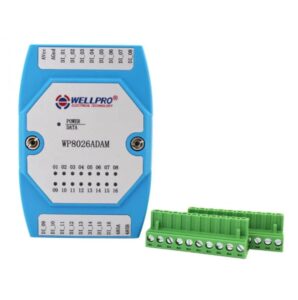

WP8026ADAM · 16 DI

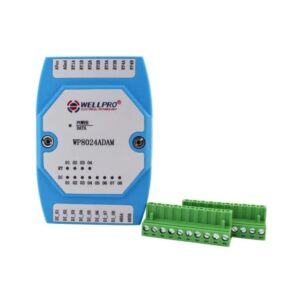

WP8024ADAM · 4 RY + 8 DI
WP3066ADAM · 8 Temp
Modbus RTU มาตรฐานแท้
Function code 01/02/03/05/06/15/16 ตามมาตรฐาน ใช้ได้กับ PLC Siemens, Delta, Mitsubishi, SCADA, KingView, Node-RED และ Gateway ทุกยี่ห้อ
Isolation 1500 VDC · CE / EMC
Opto-isolated ทุกช่อง ทน surge ในตู้คอนโทรล ผ่านการทดสอบ EN 55032 / EN 55035 / IEC 61000-3-2, -3-3 · ใช้ไฟ DC 9–30 V
ติดตั้งราง DIN · ถอดขั้วต่อได้
ขนาด 125 × 73 × 35 mm ขั้วต่อแบบ pluggable terminal เดินสายก่อน เสียบทีหลัง · ตั้ง address 01–FE ได้สูงสุด 254 ตัวต่อบัส
เลือกรุ่นตามสัญญาณ (Model Selection Guide)
ครบทั้ง 13 รุ่นของ WellPro ADAM Series · ทุกรุ่นใช้ RS-485 Modbus RTU, DC 9–30 V, −20 ถึง 70 °C · ราคาหน้าร้านดูที่ ENM Store · ราคา Trade สอบถาม LINE @enmiot
| กลุ่ม | รุ่น (Model) | I/O | สัญญาณ (Signal) | ใช้กับ | |
|---|---|---|---|---|---|

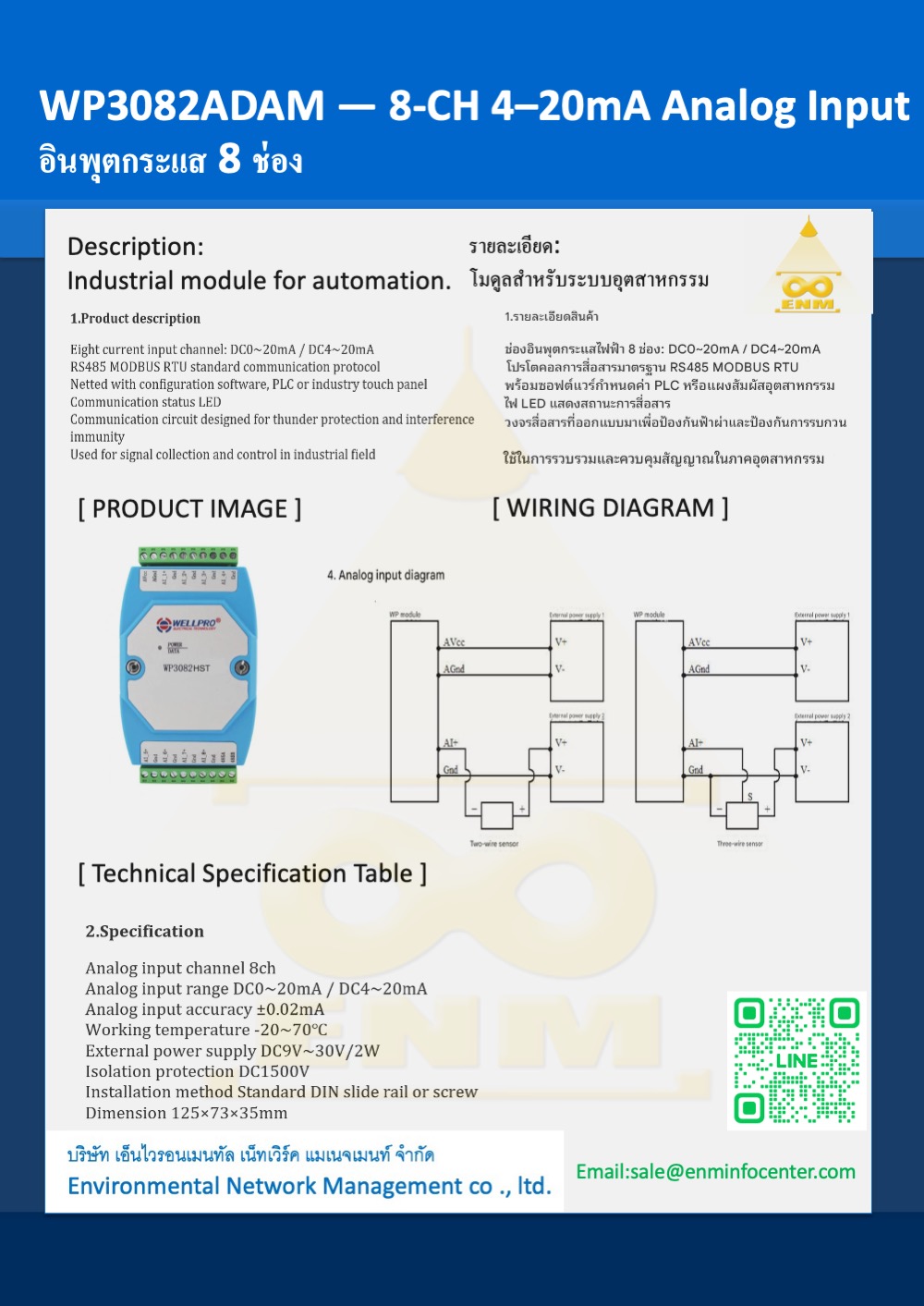

| Analog Input | WP3082ADAM | 8 AI | 0–20 / 4–20 mA · 12-bit | Pressure, level, flow transmitter | ดูราคา → |

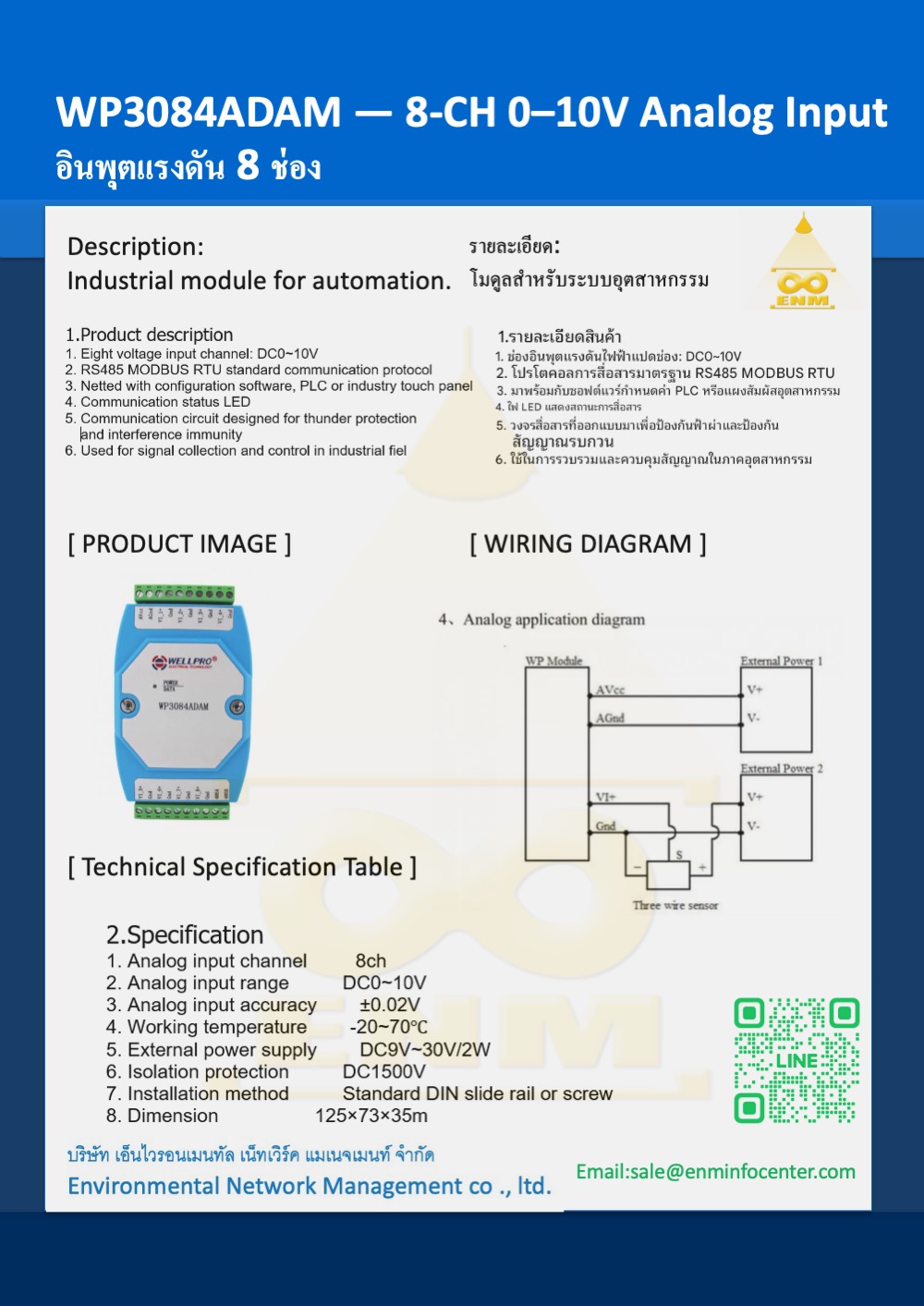

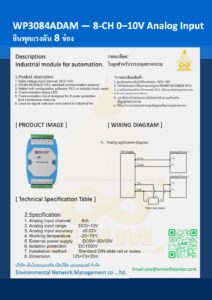

| WP3084ADAM | 8 AI | 0–10 V / 0–5 V · 12-bit | Damper feedback, VFD output, CO₂ sensor | ดูราคา → | |

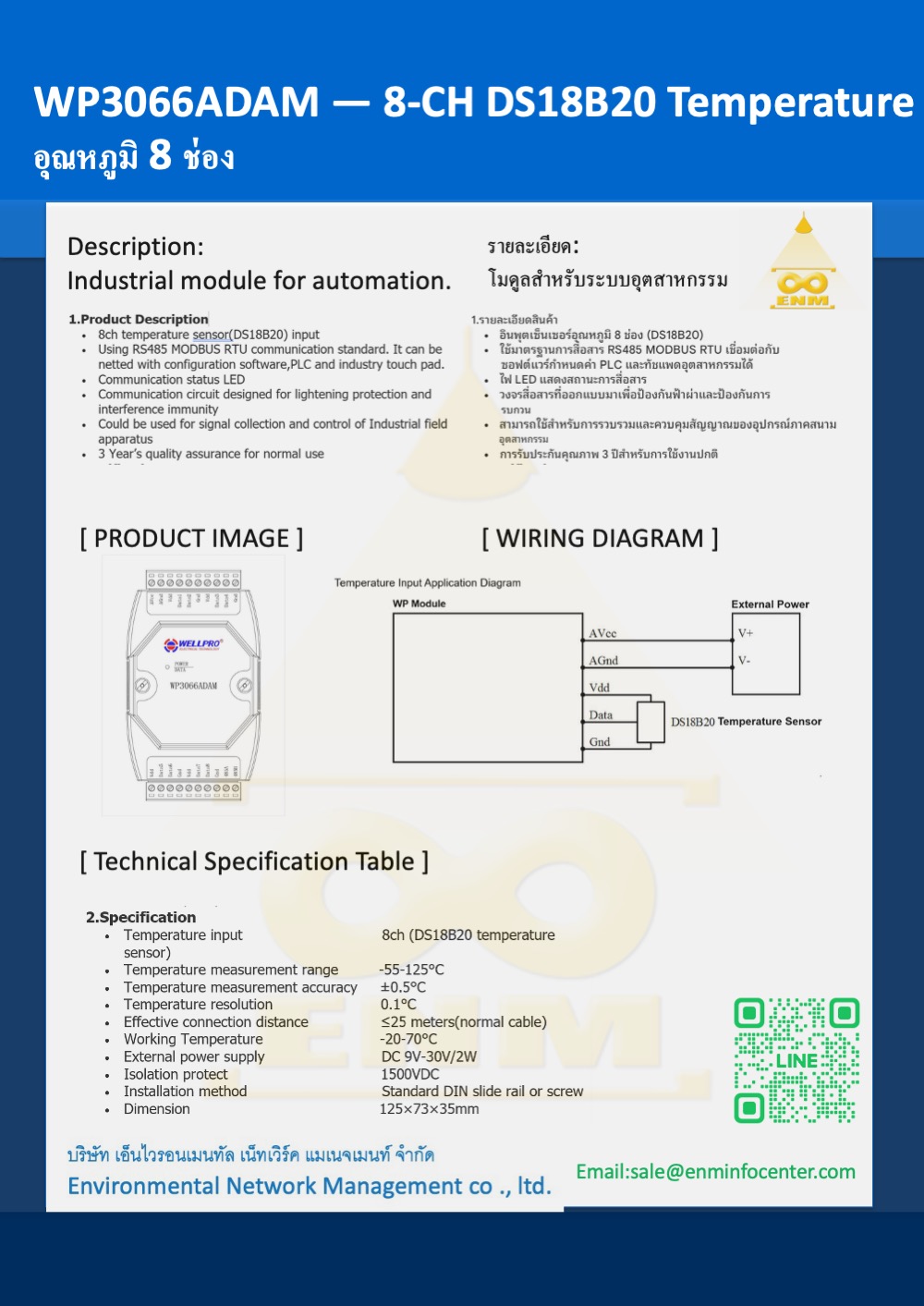

| WP3066ADAM | 8 Temp | DS18B20 digital temperature | Multi-point temperature (AHU, chiller, cold room) | ดูราคา → | |
| Analog Output | WP3076ADAM | 1 AO | 0–20 / 4–20 mA selectable | Single valve / VFD speed reference | ดูราคา → |

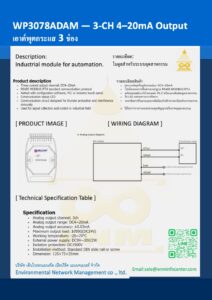

| WP3078ADAM | 3 AO | 4–20 mA | Valve actuators, dampers (current) | ดูราคา → | |

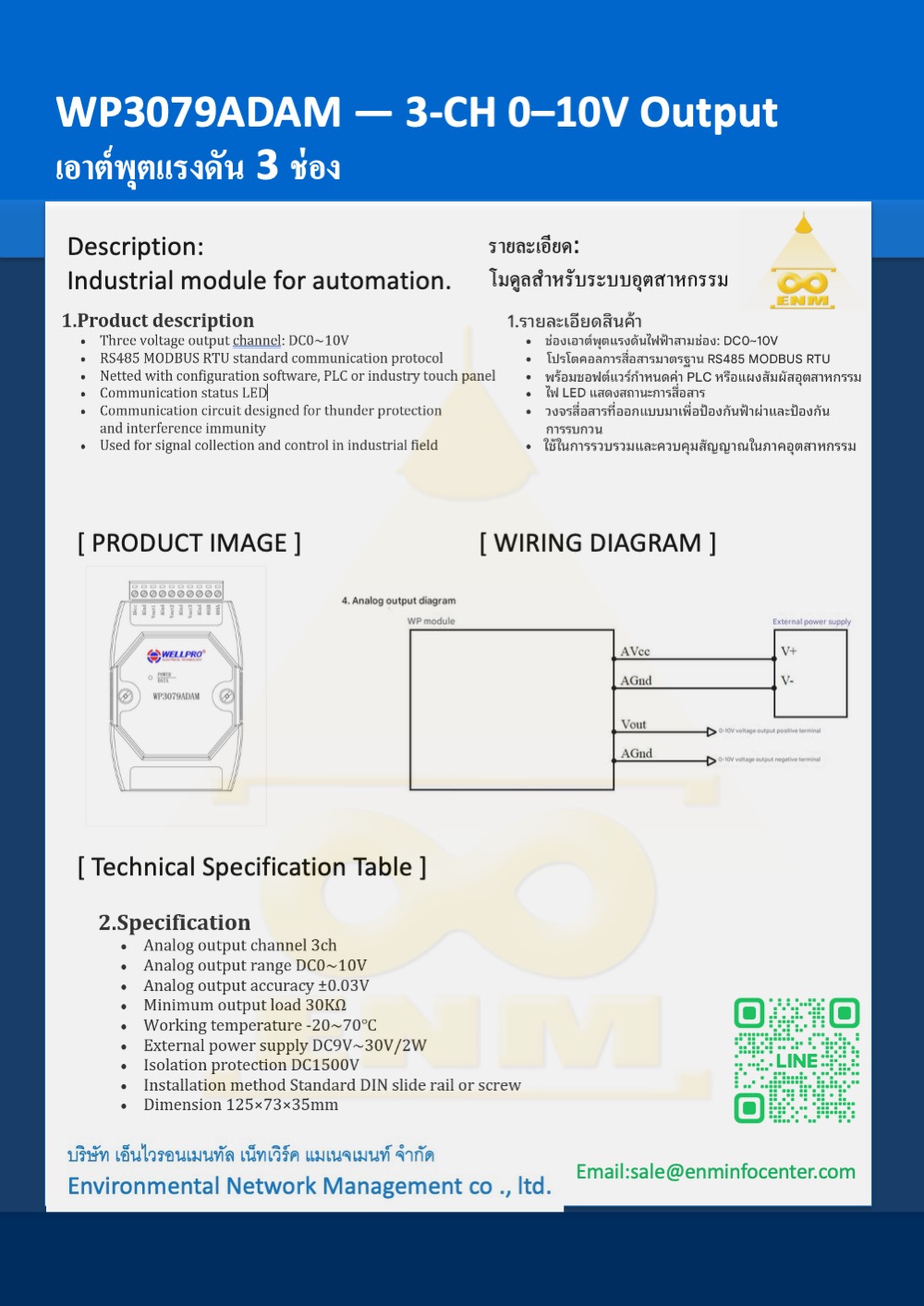

| WP3079ADAM | 3 AO | 0–10 V | Valve actuators, dampers, EC fans (voltage) | ดูราคา → | |

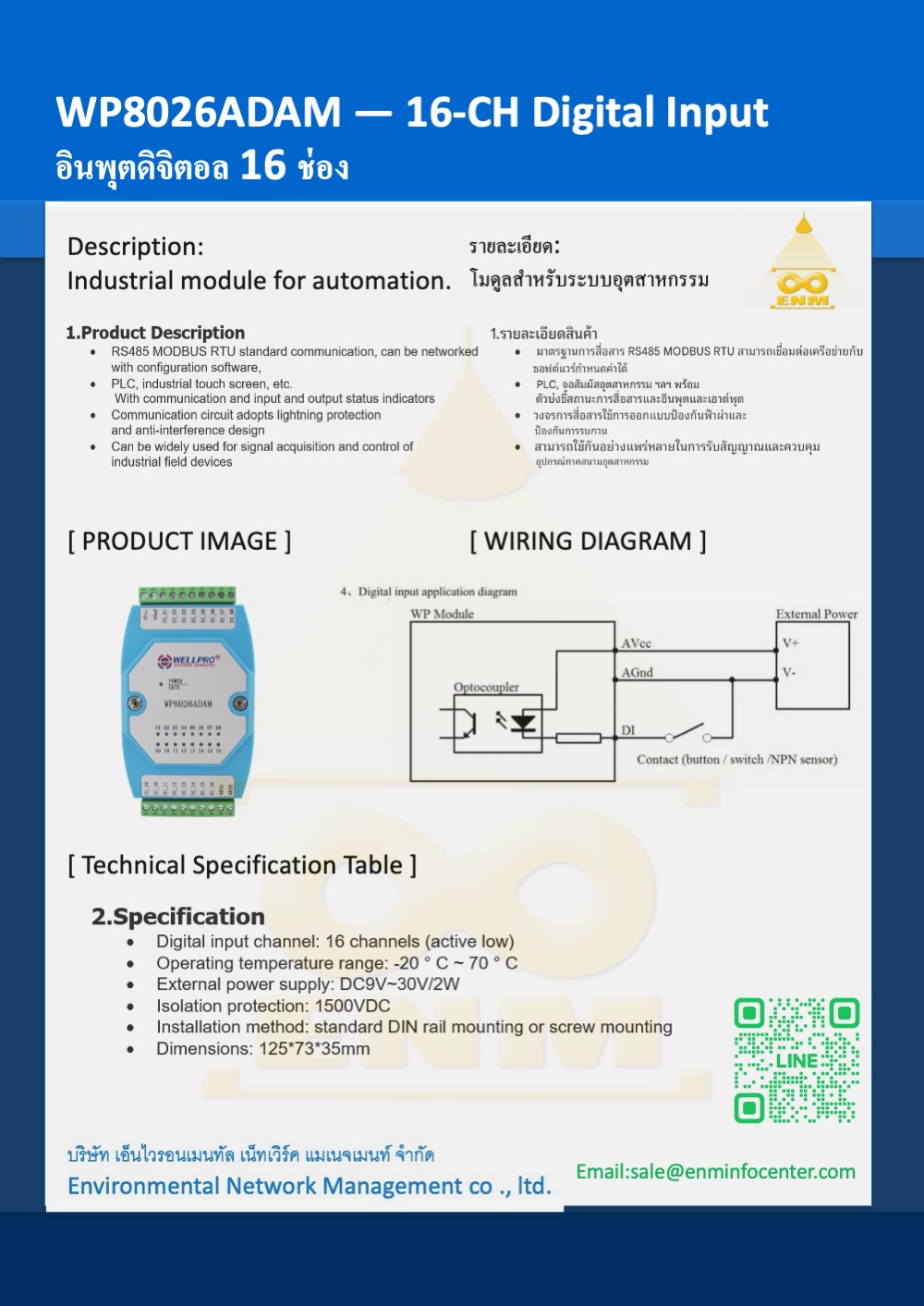

| Digital I/O · Relay | WP8026ADAM | 16 DI | Dry contact / NPN · opto-isolated | Status, alarms, door, flow switch | ดูราคา → |

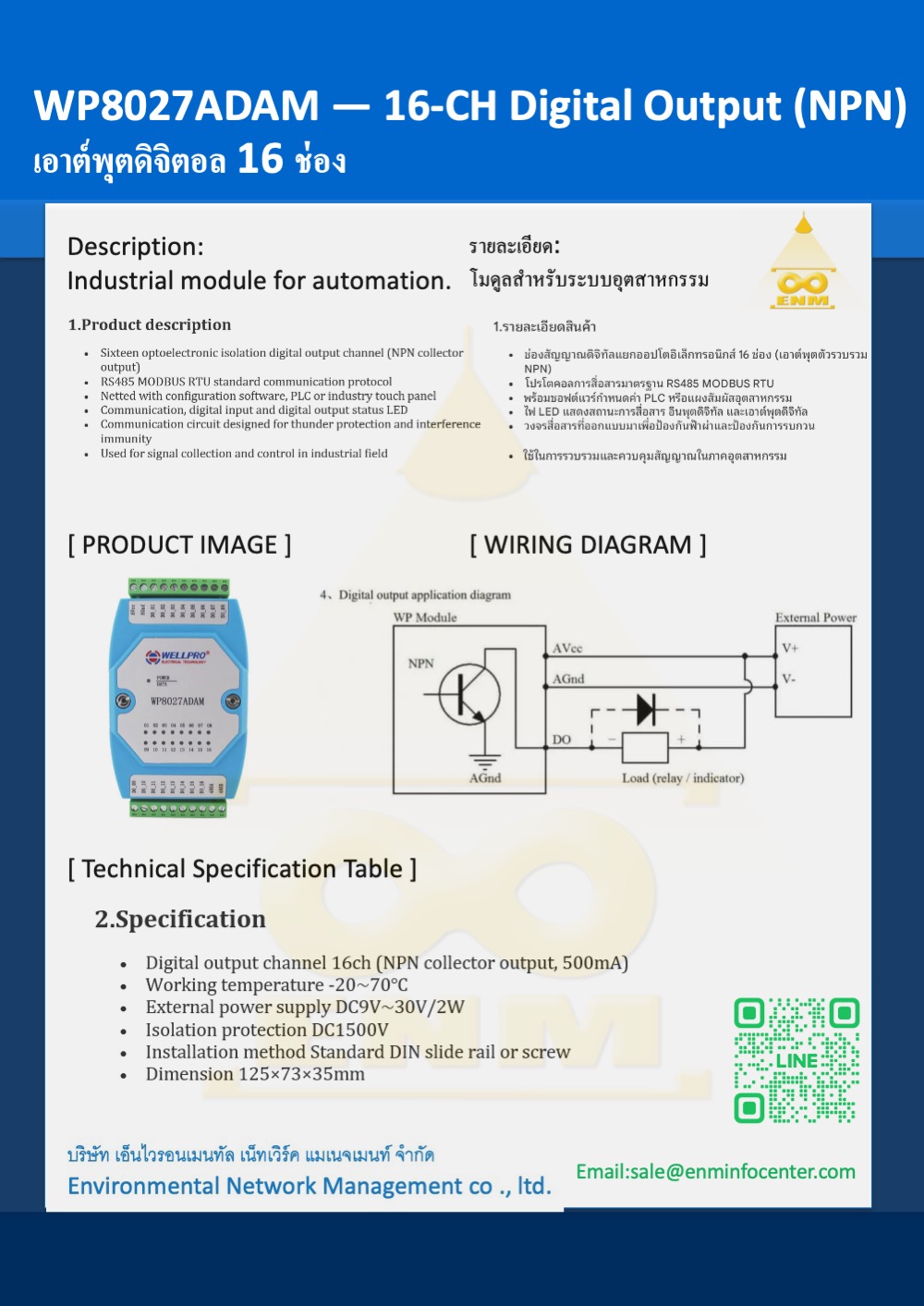

| WP8027ADAM | 16 DO | Transistor output (NPN) | Indicator, small relay, solenoid driver | ดูราคา → | |

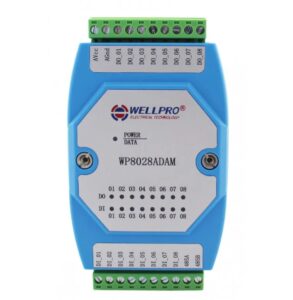

| WP8028ADAM | 8 DI + 8 DO | Dry contact in · transistor out | Compact status + control in one module | ดูราคา → | |

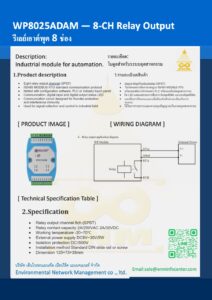

| WP8025ADAM | 8 Relay | 2 A / 250 VAC · 2 A / 30 VDC | Fan, pump, lighting, contactor coil | ดูราคา → | |
| WP8024ADAM | 4 Relay + 8 DI | SPST relay · dry contact / NPN in | Small retrofit panel: read 8, switch 4 | ดูราคา → | |

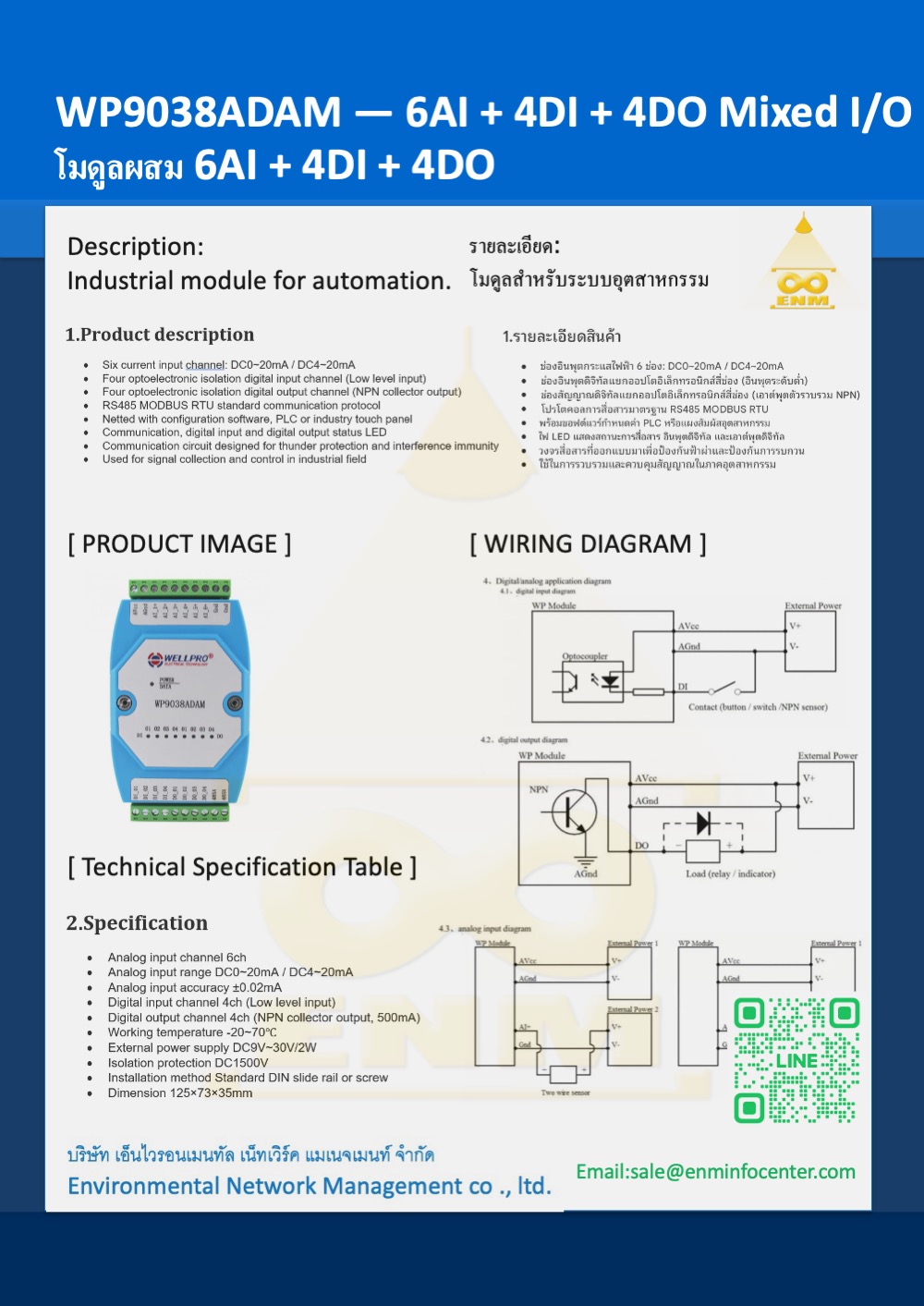

| Mixed I/O | WP9038ADAM | 6 AI + 4 DI + 4 DO | 6 × 4–20 mA in · 4 DI · 4 DO transistor | One-module AHU / pump station | ดูราคา → |

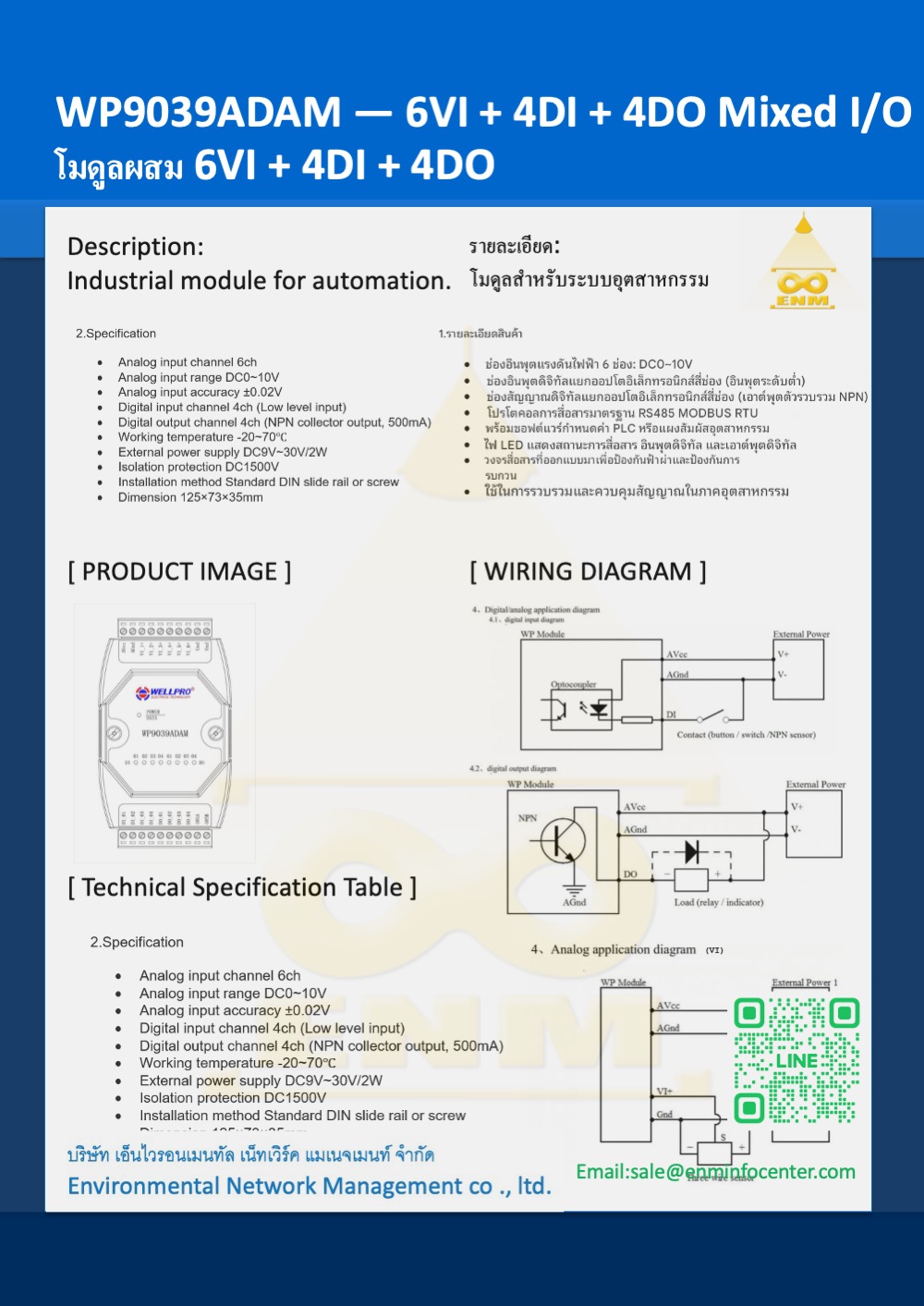

| WP9039ADAM | 6 VI + 4 DI + 4 DO | 6 × 0–10 V in · 4 DI · 4 DO transistor | Voltage sensors + status + control in one module | ดูราคา → |
AI = Analog Input · AO = Analog Output · DI = Digital Input · DO = Digital Output (transistor) · Relay = หน้าสัมผัสรีเลย์ · ค่า AI อ่านเป็น raw 0–4095 (12-bit) แปลงหน่วยที่ Master
ออกแบบมาเพื่องานของคุณ
System Integrator · Panel Builder
ขยาย I/O ให้ PLC โดยไม่ต้องซื้อการ์ดแพง

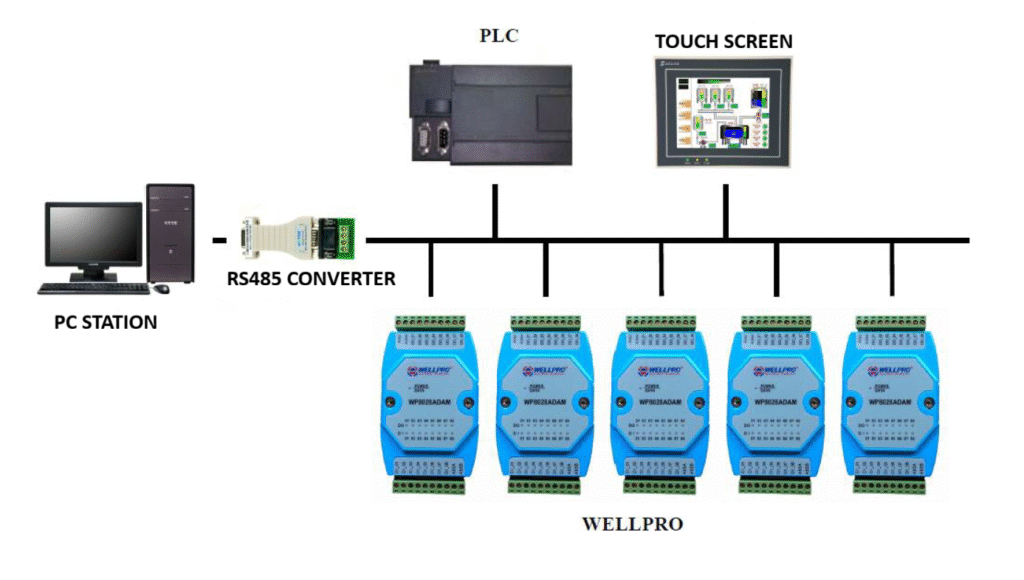

ต่อ RS-485 เส้นเดียวจาก PLC ออกไปหาโมดูลที่ตู้ย่อยได้ถึง 254 ตัว ลดสายสัญญาณ ลดขนาดตู้ ราคา Trade สำหรับงานโปรเจกต์
BMS · HVAC Retrofit
เพิ่มจุดมอนิเตอร์ให้อาคารเดิมทีละตู้
อ่านสถานะ AHU, chiller, pump และค่าเซนเซอร์เข้าระบบ BMS หรือ IoT gateway ผ่าน Modbus RTU ไม่ต้องรื้อระบบเดิม
Smart Factory · Smart Farm
รวมเซนเซอร์หลายจุดเข้าระบบเดียว
อุณหภูมิ ความชื้น CO₂ ระดับน้ำ และสถานะเครื่องจักร ส่งเข้า SCADA หรือ cloud dashboard · ใช้ร่วมกับ เซนเซอร์คุณภาพน้ำ (Water quality sensors) ที่ ENM Store
ข้อมูลทางเทคนิคที่ SI ต้องรู้
| Protocol | Modbus RTU over RS-485 (2-wire, half duplex) |
| Node address | 01–FE (254 nodes) · default 01 |
| Comm parameters | 1200–115200 bps · default 9600 N 8 1 |
| Function codes | DI 02 · DO / Relay 01, 05, 15 · AI / AO 03, 06, 16 |
| AI resolution | 12-bit, raw 0–4095 · 4–20 mA = 819–4095 |
| Power | DC 9–30 V · 2–5 W ต่อโมดูล |
| Isolation | 1500 VDC (I/O ↔ bus) |
| Operating temp. | −20 ถึง 70 °C |
| Mounting · size | DIN rail / screw · 125 × 73 × 35 mm |

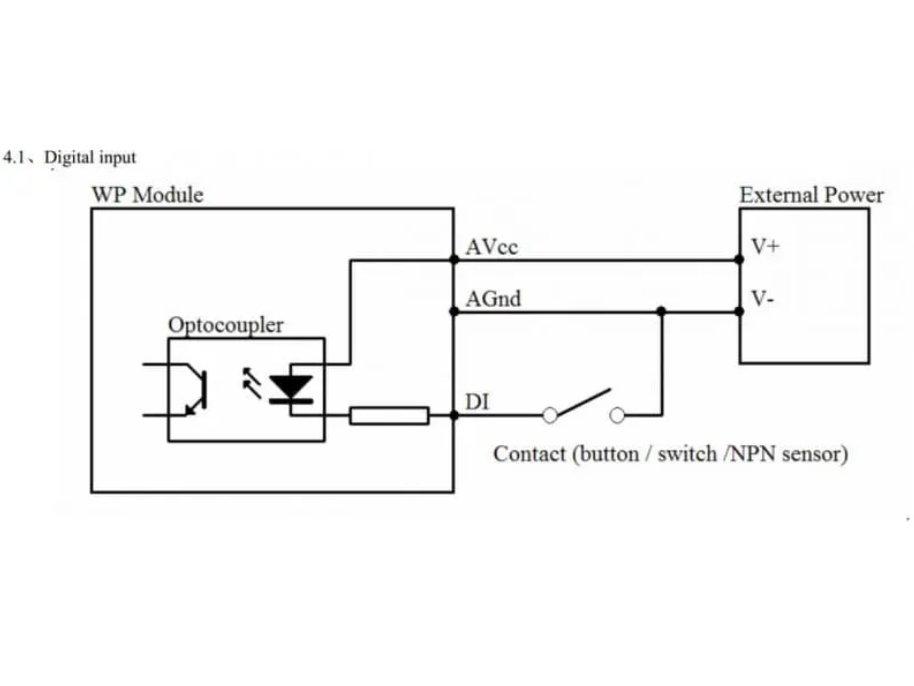

ตัวอย่างการต่อ Digital Input (dry contact / NPN sensor) — ทุกรุ่นมี wiring diagram ในแคตตาล็อก
| Bus topology Daisy-chain · terminate 120 Ω ที่ปลายสาย |
Config tool WellPro V1.42P (Windows, ไม่ต้องติดตั้ง) |

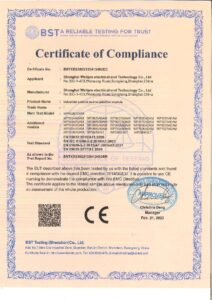

Certificate of Compliance · CE (EMC Directive 2014/30/EU)
ผ่านการทดสอบ EMC ครบทั้ง 13 รุ่น
Certificate No. BSTXD23022135412402EC · BST Testing (Shenzhen) · 21 Feb 2023 · มาตรฐาน EN 55032:2015+A11:2020, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021, EN 55035:2017+A1:2020 · ครอบคลุม WP3066 / 3076 / 3078 / 3079 / 3082 / 3084 / 8024 / 8025 / 8026 / 8027 / 8028 / 9038 / 9039
ดาวน์โหลด
WellPro Range Sheet (A4)
ตาราง 13 รุ่น I/O, สัญญาณ, SKU สำหรับแนบใบเสนอราคา · TH/EN · PDF (ไฟล์กำลังอัปโหลด — ขอรับได้ทาง LINE @enmiot)
ซอฟต์แวร์ตั้งค่า WellPro V1.42P
Windows · portable ไม่ต้องติดตั้ง · พร้อมคู่มือผู้ผลิต · ZIP (ไฟล์กำลังอัปโหลด — ขอรับได้ทาง LINE @enmiot)
คู่มือเริ่มต้นใช้งาน (ภาษาไทย)
ขั้นตอนตั้ง address, ตาราง register ทุกรุ่น, สูตรแปลงค่า AI, แก้ปัญหาตาม LED · PDF 2 หน้า (ไฟล์กำลังอัปโหลด — ขอรับได้ทาง LINE @enmiot)
คำถามที่พบบ่อย
ใช้กับ PLC / Gateway ยี่ห้ออื่นได้ไหม?
ได้ทุกยี่ห้อที่เป็น Modbus RTU Master — ทดสอบแล้วว่าเฟรมเป็น Modbus มาตรฐาน ไม่มีส่วนเฉพาะของผู้ผลิต
ต่อได้กี่ตัวในสาย RS-485 เส้นเดียว?
address 01–FE รองรับ 254 ตัวในเชิงโปรโตคอล ในทางปฏิบัติแนะนำไม่เกิน 32 ตัวต่อ segment แล้วใช้ repeater
สต็อกและการจัดส่ง?
สินค้าพร้อมส่งจากสต็อกในไทย จัดส่งทั่วประเทศ
อ่านค่า AI ได้ 0–4095 ต้องทำอย่างไร?
โมดูลส่งค่า raw 12-bit ให้ Master แปลงเอง เช่น 4–20 mA: X = (D − 819) × (RH − RL) / 3276 + RL · สูตรครบทุกสัญญาณอยู่ในคู่มือภาษาไทย
ราคา Trade สำหรับงานโปรเจกต์?
ราคาหน้าร้านอยู่ที่ ENM Store · SI, ผู้รับเหมา และงานที่สั่งเป็นชุด ส่งรายการรุ่นและจำนวนทาง LINE @enmiot เพื่อรับใบเสนอราคา
มีอุปกรณ์เสริมอะไรบ้าง?
USB-RS485 converter, power supply DC 24 V, เซนเซอร์ 4–20 mA / 0–10 V และเซนเซอร์คุณภาพน้ำ — ดูที่ ENM Store
พร้อมสั่งซื้อ หรือต้องการคำแนะนำเลือกรุ่น?
Environmental Network Management (ENM) · LINE @enmiot · sale@enminfocenter.com · Tel 081-428-7723
สั่งซื้อที่ ENM Storeขอราคา Trade · LINE @enmiotหรือซื้อผ่าน Shopee ENM2020 →
