SMART FARM · ENVIRONMENTAL SENSORS

วัด 6 ค่าที่ตัดสินผลเลี้ยงและต้นทุนของโรงเรือน บนสายเส้นเดียว

โรงเรือนที่วัดได้ คือโรงเรือนที่ควบคุมได้ — ENM รวมเซนเซอร์หกตัวที่จำเป็นกับฟาร์มสัตว์ปีกไว้บนสาย RS485 เส้นเดียว ต่อพ่วงได้ยาวถึง 2,000 เมตร เข้าคอนโทรลเลอร์หรือแดชบอร์ดเดียว พร้อมแจ้งเตือนผ่าน LINE เลือกซื้อแยกรายตัวก็ได้ หรือจะให้เราออกแบบทั้งระบบก็ได้

วัดอะไร และทำไมต้องวัด

หกค่านี้ไม่ได้เลือกมาเพราะวัดง่าย แต่เลือกเพราะแต่ละค่าผูกกับต้นทุนหรือผลเลี้ยงโดยตรง ตัวเลขในคอลัมน์ “เกณฑ์ที่ควรลงมือ” เป็นแนวปฏิบัติทั่วไปของอุตสาหกรรมสัตว์ปีก ใช้เป็นจุดตั้งต้น แล้วปรับตามสายพันธุ์ อายุฝูง และคู่มือของบริษัทที่ท่านส่งเข้า

ค่าที่วัด	ทำไมจึงสำคัญ	เกณฑ์ที่ควรลงมือ	อุปกรณ์ ENM
1แอมโมเนีย NH₃	ทำลายเยื่อบุทางเดินหายใจ ไก่กินอาหารลดลง โตช้า อัตราแลกเนื้อแย่ลง และเพิ่มปัญหาตาอักเสบกับแผลที่ฝ่าเท้า เป็นค่าที่จมูกคนชินได้เร็ว จึงเป็นค่าที่ “รู้สึกไม่ได้” ต้องวัดเท่านั้น	< 25 ppm ต่อเนื่อง และควรต่ำกว่า 10 ppm ในช่วงลูกไก่ · เริ่มเห็นผลเสียตั้งแต่ราว 10–20 ppm	HX-NH3-N01
2CO₂ + อุณหภูมิ + ความชื้น	CO₂ คือมาตรวัดว่าการระบายอากาศขั้นต่ำพอหรือไม่ โดยเฉพาะช่วงกกลูกไก่ที่ปิดโรงเรือนเพื่อรักษาความร้อน ส่วนอุณหภูมิคู่กับความชื้นคือสิ่งที่ไก่รู้สึกจริง ไม่ใช่ตัวเลขบนเทอร์โมมิเตอร์อย่างเดียว	CO₂ < 3,000 ppm (อากาศภายนอกราว 400 ppm) · ความชื้นสัมพัทธ์ 50–70 %RH	HX-CO2WS-N01-2
3ความเร็วลมระดับตัวไก่	ในระบบ tunnel ลมคือเครื่องปรับอากาศของโรงเรือน ความเร็วลมที่ไม่สม่ำเสมอทำให้เกิดมุมอับลม ไก่กองรวมกัน และน้ำหนักไม่เท่ากันทั้งเล้า ค่าที่คำนวณจากพื้นที่หน้าตัดมักสูงกว่าค่าที่วัดได้จริงที่ระดับตัวไก่	ไก่ใหญ่ 2 m/s เป็นค่ามาตรฐาน สูงสุด 3 m/s เพื่อระบายความร้อน (ที่ 3 m/s อุณหภูมิที่ไก่รู้สึกต่ำกว่าจริงราว 10–12 °C) · ห้ามใช้กับลูกไก่	W410G1
4ความดันสถิต	บอกว่าอากาศเข้าโรงเรือนตรงช่องที่ออกแบบไว้จริงหรือรั่วเข้าทางอื่น ถ้าความดันตก ลมจะไม่พุ่งถึงกลางโรงเรือนและตกลงหัวลูกไก่ทันที เป็นค่าที่ใช้ตั้งช่องลมเข้าในการระบายอากาศขั้นต่ำ	ระบายอากาศขั้นต่ำ ตั้งราว 12–25 Pa (0.05–0.10 นิ้วน้ำ) ขึ้นกับความกว้างโรงเรือนและสภาพอากาศ	ENM TS-4000
5การไหลของน้ำ	ปริมาณน้ำที่ฝูงกินคือสัญญาณเตือนสุขภาพที่มาถึงเร็วที่สุด เร็วกว่าอาการที่มองเห็นและเร็วกว่าอาหารที่ลดลง น้ำที่ตกผิดปกติในหนึ่งวันคือเหตุให้เข้าไปดูฝูงทันที และยังใช้จับท่อรั่วกับหัวนิปเปิลค้างได้ด้วย	เฝ้าดู แนวโน้มรายวัน มากกว่าค่าตัวเลขเดียว · อัตราส่วนน้ำต่ออาหารโดยทั่วไปราว 1.6–2.0 : 1 ที่อุณหภูมิปกติ	ZJLCD-485
6พลังงานไฟฟ้า	ค่าไฟเป็นต้นทุนคงที่ก้อนใหญ่รองจากอาหาร และเกือบทั้งหมดมาจากพัดลมกับระบบแสง การวัดแยกรายโรงเรือนทำให้เห็นว่ารอบไหนกินไฟผิดปกติ มอเตอร์ตัวไหนเริ่มกินกระแสสูงขึ้นก่อนจะพัง และคิดต้นทุนค่าไฟต่อน้ำหนักไก่ได้จริง	เทียบ kWh ต่อรอบเลี้ยง และ kWh ต่อน้ำหนักไก่ 1 กก. ระหว่างโรงเรือนและระหว่างรอบ · กระแสที่ค่อย ๆ สูงขึ้นของมอเตอร์ตัวเดิมคือสัญญาณเตือนก่อนเสีย	ADW300

ติดตั้งตรงไหนของโรงเรือน

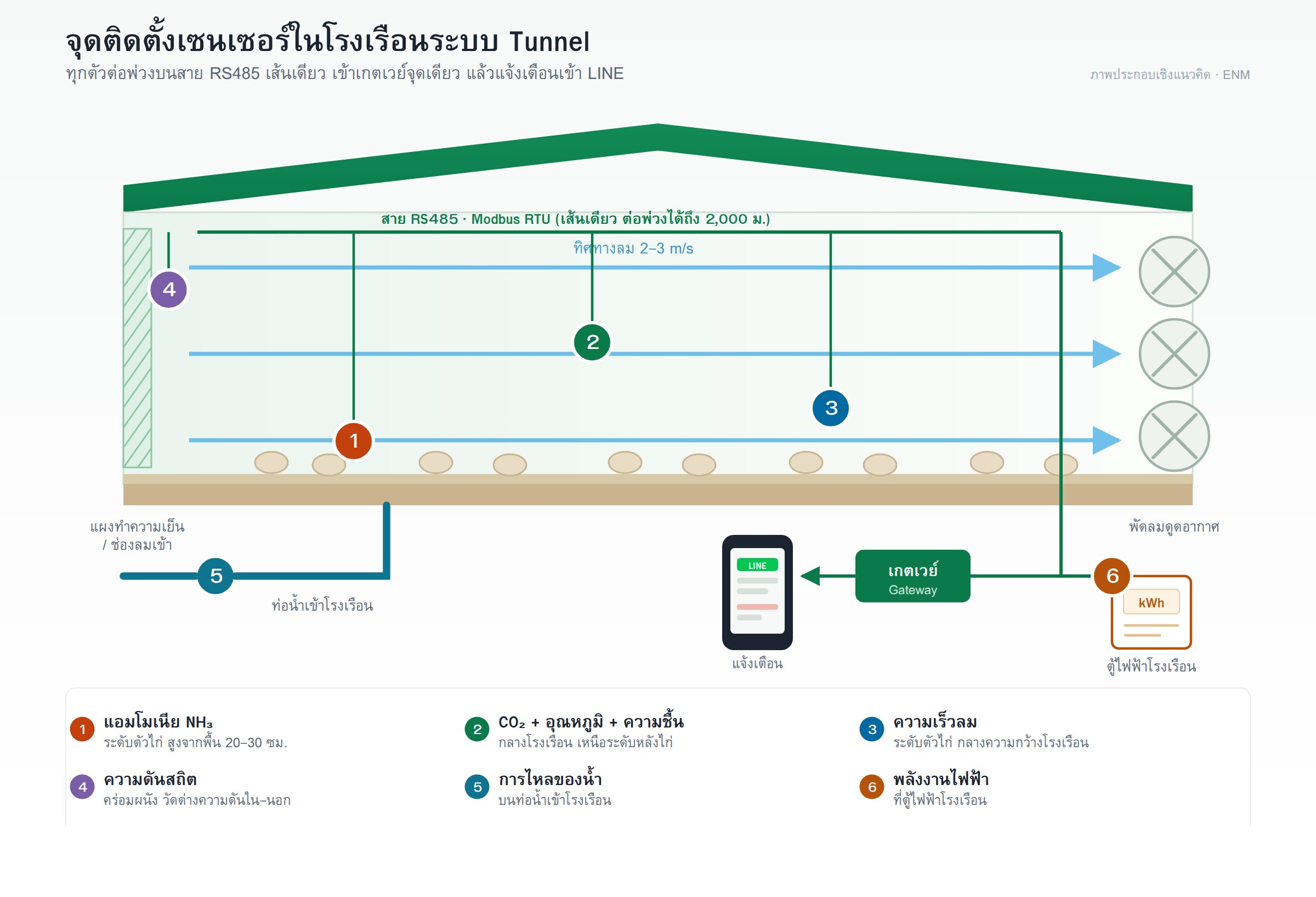

ตำแหน่งติดตั้งสำคัญพอ ๆ กับตัวเซนเซอร์ เซนเซอร์แอมโมเนียที่แขวนสูงเกินไปจะให้ตัวเลขที่ดูดีแต่ไม่ตรงกับอากาศที่ไก่หายใจจริง หัววัดลมที่วางชิดผนังก็เช่นกัน ภาพนี้คือผังที่เราใช้วางจุดวัดให้ลูกค้า

ถ้าฟาร์มมีคอนโทรลเลอร์หรือระบบ SCADA อยู่แล้ว เซนเซอร์ทุกตัวต่อเข้าระบบเดิมได้ทันทีถ้าระบบนั้นอ่าน Modbus RTU ได้ ไม่จำเป็นต้องเปลี่ยนของเดิมทิ้ง

อุปกรณ์แต่ละตัว

ซื้อแยกรายตัวได้ทุกตัว ทุกรุ่นมีสเปคเต็มและคู่มือภาษาไทย ขอได้ทาง LINE

เครื่องส่งสัญญาณแก๊สแอมโมเนีย NH₃

ENM HX-NH3-N01 · ติดผนัง กันน้ำ · มีรุ่นโพรบต่อขยาย M30×1.5

เลือกช่วงวัดได้ 0–50 / 0–100 / 0–500 / 0–1000 ppm
ความแม่นยำ ±8% FS (รุ่นความละเอียดสูง ±5% FS ที่ 100 ppm)
ทนสภาพในโรงเรือน −40 ถึง +80 °C, 0–100 %RH
มีตัวเลือกจอ OLED อ่านค่าที่หน้างานได้เลย

เอาต์พุต: RS485 Modbus RTU · ไฟเลี้ยง: 10–30 VDC · อายุเซนเซอร์: ≥ 12 เดือน

CO₂ + อุณหภูมิ + ความชื้น 3 in 1

ENM HX-CO2WS-N01-2 · SKU CO-HX-0001 · เซนเซอร์อินฟราเรด NDIR

CO₂ 0–5000 ppm (มีตัวเลือก 0–2000 และ 0–10000 ppm)
ความแม่นยำ ±(50 ppm + 3% FS) พร้อมชดเชยอุณหภูมิในตัว
อุณหภูมิ ±0.5 °C · ความชื้น 0–100 %RH
วัดแบบอินฟราเรด จึงไม่ดริฟต์เร็วเหมือนเซนเซอร์เคมีไฟฟ้า

เอาต์พุต: RS485 Modbus RTU ไกลสุด 2,000 ม. · ไฟเลี้ยง: 10–30 VDC · กินไฟ: 0.3 W

เครื่องวัดความเร็วลมแบบก้านวัด

ENM W410G1 · SKU WS-HX-0001 · Thermal (hot-film) · ก้าน Ø14 × 220 มม.

เลือกช่วงวัดได้ 6 แบบ ตั้งแต่ 0–1 ถึง 0–30 m/s
ความละเอียด 0.01 m/s ความแม่นยำ 3% ไม่มีดริฟต์ที่จุดศูนย์
มีจอ LED ที่ตัวเครื่อง อ่านค่าได้โดยไม่ต้องต่อระบบ
ตัวถังทนกัดกร่อน ระดับการป้องกัน IP65

เอาต์พุต: 0–5V / 0–10V / 4–20mA / RS485 · ไฟเลี้ยง: 24 หรือ 12 VDC/AC

เกจวัดความดันต่างระบบดิจิทัล

ENM TS-4000 · หน้าปัดกลม Ø114.5 มม. · ผลิตภัณฑ์ในเครือ ENM

ช่วงวัดตั้งแต่ 0–60 Pa จนถึง 0–10000 Pa และรุ่นสองทาง ±30 ถึง ±5000 Pa
เลือกหน่วยแสดงผลได้ Pa / kPa / mbar / mmWC / inWC
ตั้งจุดแจ้งเตือนสูง–ต่ำ (AL/AH) ได้ที่หน้าเครื่อง
ตั้งค่าเฉลี่ย 1–255 วินาที กันค่ากระโดดตามลมกระโชก

เอาต์พุต: RS485 (แอดเดรส 1–255) · มาตรฐาน: CE, RoHS

มาตรวัดการไหลแบบกังหัน พร้อม RS-485

ZJLCD-485 · DN25 / 32 / 40 / 50 / 65 / 80

แสดงผล 3 ค่าพร้อมกัน: ไหลขณะนั้น / ปริมาณรวม / อุณหภูมิน้ำ
ความแม่นยำ ±5% · ปรับค่า K ได้ตามขนาดท่อ · เลือกหน่วย L / Gal / KL
เอาต์พุตควบคุม NPN 2 ช่อง ตั้งหน่วงเวลาได้
ทนกรด-ด่าง ไม่อุดตัน ช่วงไหล 0.3–10 m/s

เอาต์พุต: RS485 Modbus RTU/ASCII + NPN · ไฟเลี้ยง: 10–30 VDC

มิเตอร์วัดพลังงานไฟฟ้า 3 เฟส

Acrel ADW300 · ติดตั้งในตู้ไฟบนราง DIN · จอ LCD

วัด U, I, P, Q, S, PF และความถี่ พร้อมพลังงาน kWh ทั้งขาเข้าและขาออก
ความแม่นยำ Class 0.5S ตามมาตรฐาน IEC 62053-22
วัดฮาร์มอนิก THDv และลำดับที่ 2–31 พร้อมดูความไม่สมดุลของแรงดันและกระแส
มีรุ่นใช้ CT แบบคล้องเปิดได้ (ADW300W) ติดตั้งโดยไม่ต้องตัดสายเมน

เอาต์พุต: RS485 Modbus RTU (มีรุ่น LoRaWAN / NB-IoT / 4G / WiFi) · ไฟเลี้ยง: AC 85–465 V หรือ DC 12/24 V · ใช้งาน: −20 ถึง +60 °C

เลือกเป็นแพ็กเกจ

ไม่จำเป็นต้องติดครบตั้งแต่วันแรก แพ็กเกจด้านล่างเรียงตามลำดับที่คุ้มที่สุดในการลงทุนทีละขั้น เริ่มจากค่าที่ต้องรู้ทุกวัน แล้วค่อยเพิ่มค่าที่ใช้จูนระบบ

เริ่มต้น

โรงเรือนที่ยังไม่มีการวัดใด ๆ นอกจากเทอร์โมมิเตอร์

CO₂ + อุณหภูมิ + ความชื้น 1–2 จุดต่อโรงเรือน
เดินสาย RS485 เส้นหลักเผื่อขยาย
อ่านค่าที่หน้าเครื่อง หรือเข้าคอนโทรลเลอร์เดิม
ระบุตำแหน่งติดตั้งให้ตามผังโรงเรือน

แนะนำสำหรับฟาร์มสัตว์ปีก

มาตรฐาน

ครบชุดอากาศ — พอสำหรับตอบคำถามว่าโรงเรือนระบายอากาศพอไหม

ทุกอย่างในแพ็กเกจเริ่มต้น
เพิ่ม NH₃ ที่ระดับตัวไก่
เพิ่มความเร็วลม สำหรับจูนระบบ tunnel
เพิ่มความดันสถิต สำหรับตั้งช่องลมเข้า
ตั้งขีดแจ้งเตือนให้ครบทุกค่า

เต็มระบบ

ฟาร์มที่ต้องส่งข้อมูลให้บริษัทคู่สัญญา หรือดูหลายโรงเรือนพร้อมกัน

ทุกอย่างในแพ็กเกจมาตรฐาน
เพิ่มมาตรวัดการไหลของน้ำ
เพิ่มมิเตอร์วัดพลังงานไฟฟ้าแยกรายโรงเรือน
เกตเวย์รวมข้อมูลและเก็บประวัติย้อนหลัง
แดชบอร์ดดูได้จากมือถือ + แจ้งเตือนเข้า LINE
ออกแบบจุดติดตั้ง ติดตั้งหน้างาน และสอนใช้งาน

ราคาขึ้นกับจำนวนโรงเรือน จำนวนจุดวัด ระยะเดินสาย และงานติดตั้งหน้างาน จึงเสนอราคาเป็นรายฟาร์ม แจ้งขนาดและจำนวนโรงเรือนมาทาง LINE รับใบเสนอราคาได้เลย

คำถามที่พบบ่อย

สาย RS485 เดินได้ไกลแค่ไหน และต่อได้กี่ตัว

ไกลสุดราว 2,000 เมตรบนสายคู่บิดเกลียวเส้นเดียว และต่อพ่วงเซนเซอร์หลายตัวบนสายเดียวกันได้ โดยตั้งแอดเดรสของแต่ละตัวไม่ให้ซ้ำกัน สำหรับโรงเรือนความยาว 100–150 เมตร ระยะนี้เหลือเฟือ และยังพ่วงข้ามหลายโรงเรือนเข้าจุดรวมเดียวได้

ต่อกับระบบควบคุมเดิมที่ฟาร์มมีอยู่แล้วได้ไหม

ได้ ถ้าคอนโทรลเลอร์หรือ SCADA เดิมอ่าน Modbus RTU ได้ ก็เพิ่มเซนเซอร์เข้าไปในสายเดิมได้เลย ส่วนเครื่องวัดความเร็วลม W410G1 ยังมีเอาต์พุต 4–20 mA และ 0–10 V ให้เลือก จึงต่อเข้าอินพุตอนาล็อกของระบบเก่าที่ไม่มี Modbus ได้ด้วย

ต้องสอบเทียบไหม และต้องดูแลอย่างไร

เซนเซอร์แอมโมเนียเป็นแบบเคมีไฟฟ้า มีอายุใช้งานราว 12 เดือนขึ้นไป จึงควรวางแผนสอบเทียบหรือเปลี่ยนโพรบตามรอบ ส่วน CO₂ แบบอินฟราเรดและความเร็วลมแบบ hot-film ดริฟต์ช้ากว่ามาก ENM มีบริการใบรับรองสอบเทียบสำหรับฟาร์มที่ต้องผ่านการตรวจของบริษัทคู่สัญญาหรือผู้ซื้อเพื่อการส่งออก แจ้งได้ตอนสั่งซื้อ

ไฟดับแล้วข้อมูลหายไหม

ตัวเซนเซอร์เองไม่เก็บข้อมูลย้อนหลัง ข้อมูลจะถูกเก็บที่เกตเวย์หรือคอนโทรลเลอร์ จึงแนะนำให้ต่อชุดเซนเซอร์กับเกตเวย์ผ่าน UPS ตัวเล็ก ๆ ไว้ เพราะช่วงไฟดับคือช่วงที่อากาศในโรงเรือนเปลี่ยนเร็วที่สุด และเป็นข้อมูลที่คุณอยากได้มากที่สุด

ติดตั้งเองได้ไหม หรือต้องให้ ENM เข้าไปติดตั้ง

ทุกตัวรับไฟ 10–30 VDC ติดผนังหรือยึดหน้าแปลนได้ ช่างประจำฟาร์มที่เดินสายควบคุมเป็นสามารถติดตั้งเองได้ และเรามีคู่มือภาษาไทยให้ทุกรุ่น แต่ตำแหน่งติดตั้งคือสิ่งที่ตัดสินว่าค่าที่วัดได้มีความหมายหรือไม่ ถ้าเป็นการติดตั้งครั้งแรก แนะนำให้เราวางผังจุดวัดให้

อยากได้สเปคละเอียดกว่านี้

คู่มือภาษาไทย ตารางรีจิสเตอร์ Modbus ตัวอย่างการเดินสาย และผังจุดติดตั้งสำหรับโรงเรือนของท่าน — ขอได้ทาง LINE บอกขนาดโรงเรือนและจำนวนหลังมา เราตอบกลับพร้อมข้อเสนอที่ตรงกับหน้างาน
